DCDC正负转换电路

所需积分/C币:50 2020-07-14 13:41:50 177KB PDF
收藏 收藏
举报

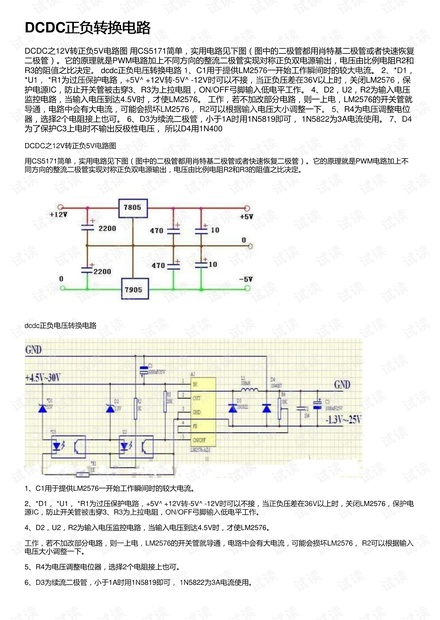

DCDC之12V转正负5V电路图 用CS5171简单,实用电路见下图(图中的二极管都用肖特基二极管或者快速恢复二极管)。它的原理就是PWM电路加上不同方向的整流二极管实现对称正负双电源输出,电压由比例电阻R2和R3的阻值之比决定。 dcdc正负电压转换电路 1、C1用于提供LM2576一开始工作瞬间时的较大电流。 2、*D1, *U1, *R1为过压保护电路,+5V^ +12V转-5V^ -12V时可以不接,当正负压差在36V以上时,关闭LM2576,保护电源IC,防止开关管被击穿3、R3为上拉电阻,ON/OFF弓脚输入低电平工作。 4、D2,U2,R2为输入电压监控电
