新手必看的光耦合器电路设计图

所需积分/C币:22 2020-07-14 00:55:20 104KB PDF
收藏 收藏
举报

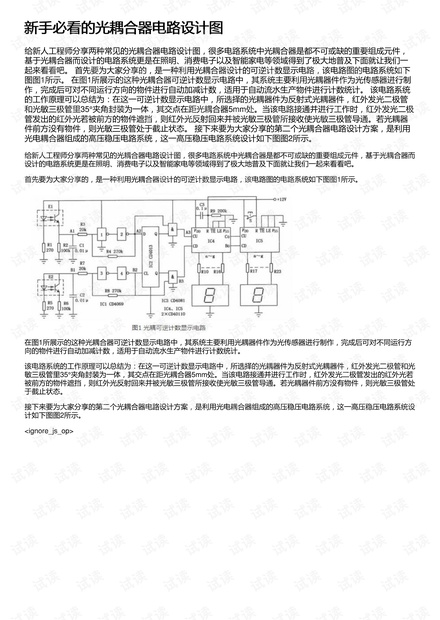

给新人工程师分享两种常见的光耦合器电路设计图,很多电路系统中光耦合器是都不可或缺的重要组成元件,基于光耦合器而设计的电路系统更是在照明、消费电子以及智能家电等领域得到了极大地普及下面就让我们一起来看看吧。 首先要为大家分享的,是一种利用光耦合器设计的可逆计数显示电路,该电路图的电路系统如下图图1所示。 在图1所展示的这种光耦合器可逆计数显示电路中,其系统主要利用光耦器件作为光传感器进行制作,完成后可对不同运行方向的物件进行自动加减计数,适用于自动流水生产物件进行计数统计。 该电路系统的工作原理可以总结为:在这一可逆计数显示电路中,所选择的光耦器件为反射式光耦器件,红外发光二极管和

...展开详情
