基于FPGA的电梯控制器系统设计

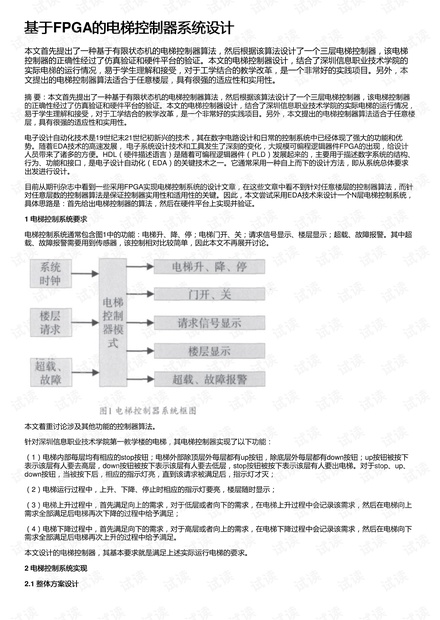

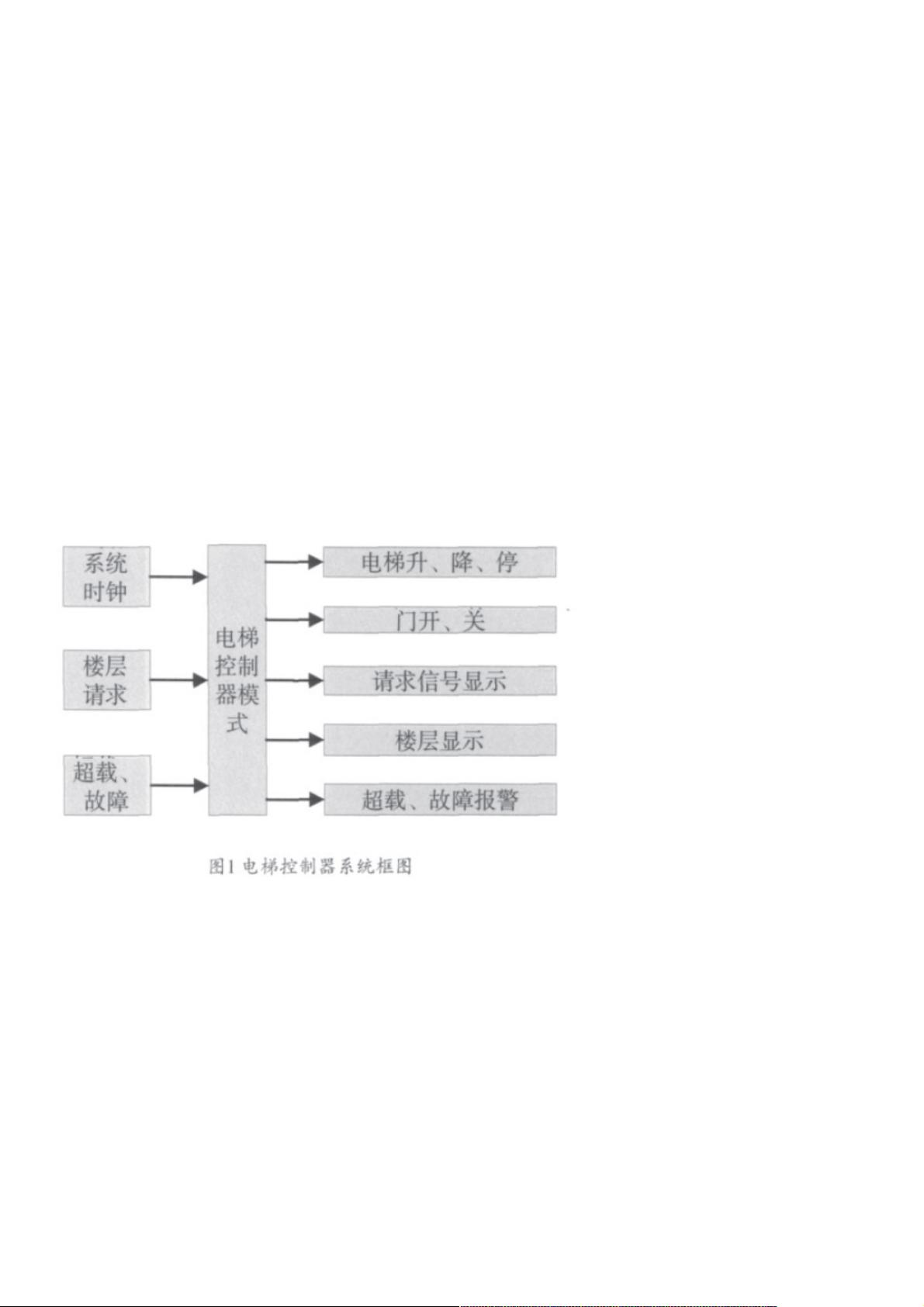

本文首先提出了一种基于有限状态机的电梯控制器算法，然后根据该算法设计了一个三层电梯控制器，该电梯控制器的正确性经过了仿真验证和硬件平台的验证。本文的电梯控制器设计，结合了深圳信息职业技术学院的实际电梯的运行情况，易于学生理解和接受，对于工学结合的教学改革，是一个非常好的实践项目。另外，本文提出的电梯控制器算法适合于任意楼层，具有很强的适应性和实用性。 电梯控制系统是现代建筑中不可或缺的一部分，它需要精确、高效地管理电梯的运行，以确保乘客的安全和舒适。本文探讨了一种基于FPGA（Field-Programmable Gate Array）的电梯控制器设计，该设计利用有限状态机算法，适用于任意楼层的电梯系统。 有限状态机是一种在计算机科学中广泛使用的模型，特别适用于控制逻辑设计。在这种电梯控制器中，状态机负责决定电梯的动作，如上升、下降、开门、关门等，基于乘客的需求和当前电梯的状态。状态机通过一系列预定义的状态转换，能够灵活地处理各种操作场景，确保电梯在各种情况下都能正确响应。 设计了一个三层电梯控制器作为实例，它已经通过仿真和硬件验证，证明了其正确性。这种设计考虑了深圳信息职业技术学院实际电梯的运行条件，使学生更容易理解和实践，对于推动工学结合的教学改革具有积极意义。同时，由于算法的通用性，该控制器不仅适用于三层，也能适应任何楼层的电梯系统，展示了良好的适应性和实用性。 FPGA在电子设计自动化（EDA）领域的应用使得复杂的逻辑设计变得更加便捷和灵活。与传统的ASIC设计相比，FPGA允许设计者快速原型验证和修改，降低了开发成本和时间。使用硬件描述语言（HDL）如VHDL或Verilog，设计者可以抽象地描述电梯控制器的行为和结构，使得软件和硬件之间的界限变得模糊，提高了设计效率。 电梯控制系统的核心功能包括电梯的升降、门的开关、请求信号的显示以及楼层的显示。此外，超载和故障报警功能虽然简单，但同样重要，通常依赖于传感器来实现。本文主要关注的是除这些基本安全功能之外的控制器算法设计。 设计中，电梯控制系统分为四个模块：分频器模块用于生成所需时钟频率，按键请求模块记录并处理楼层按钮信息，电梯控制器模块根据按键请求控制电梯动作，指示模块则负责显示电梯状态。各模块之间通过接口紧密协作，确保整个系统的稳定运行。 分频器模块接收系统时钟，生成精确到1Hz的分频时钟，为电梯运行提供准确的时间基准。按键请求模块收集电梯内外的stop、up和down按钮状态，提供给电梯控制器模块进行决策。电梯控制器模块根据这些请求，结合电梯当前位置和方向，制定电梯的移动策略。指示模块则实时更新电梯状态，如运行方向、停靠楼层等，以提供给乘客明确的信息。 基于FPGA的电梯控制器设计利用有限状态机算法，实现了高效、灵活的电梯控制系统。这种设计不仅适用于教学实践，也具有广泛的工业应用前景，尤其是在需要快速响应和高度定制化的场合。通过EDA技术，设计者可以快速地迭代和优化设计方案，以满足不断变化的电梯控制需求。
