一款基于SG3525的大功率开关电源的研制
39 浏览量
2020-08-07
14:42:58
上传
评论
收藏 280KB PDF 举报

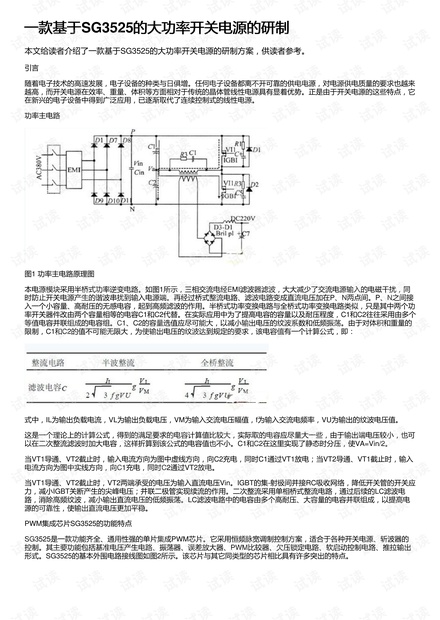

一款基于一款基于SG3525的大功率开关电源的研制的大功率开关电源的研制
本文给读者介绍了一款基于SG3525的大功率开关电源的研制方案，供读者参考。
引言
随着电子技术的高速发展，电子设备的种类与日俱增。任何电子设备都离不开可靠的供电电源，对电源供电质量的要求也越来
越高，而开关电源在效率、重量、体积等方面相对于传统的晶体管线性电源具有显着优势。正是由于开关电源的这些特点，它
在新兴的电子设备中得到广泛应用，已逐渐取代了连续控制式的线性电源。
功率主电路

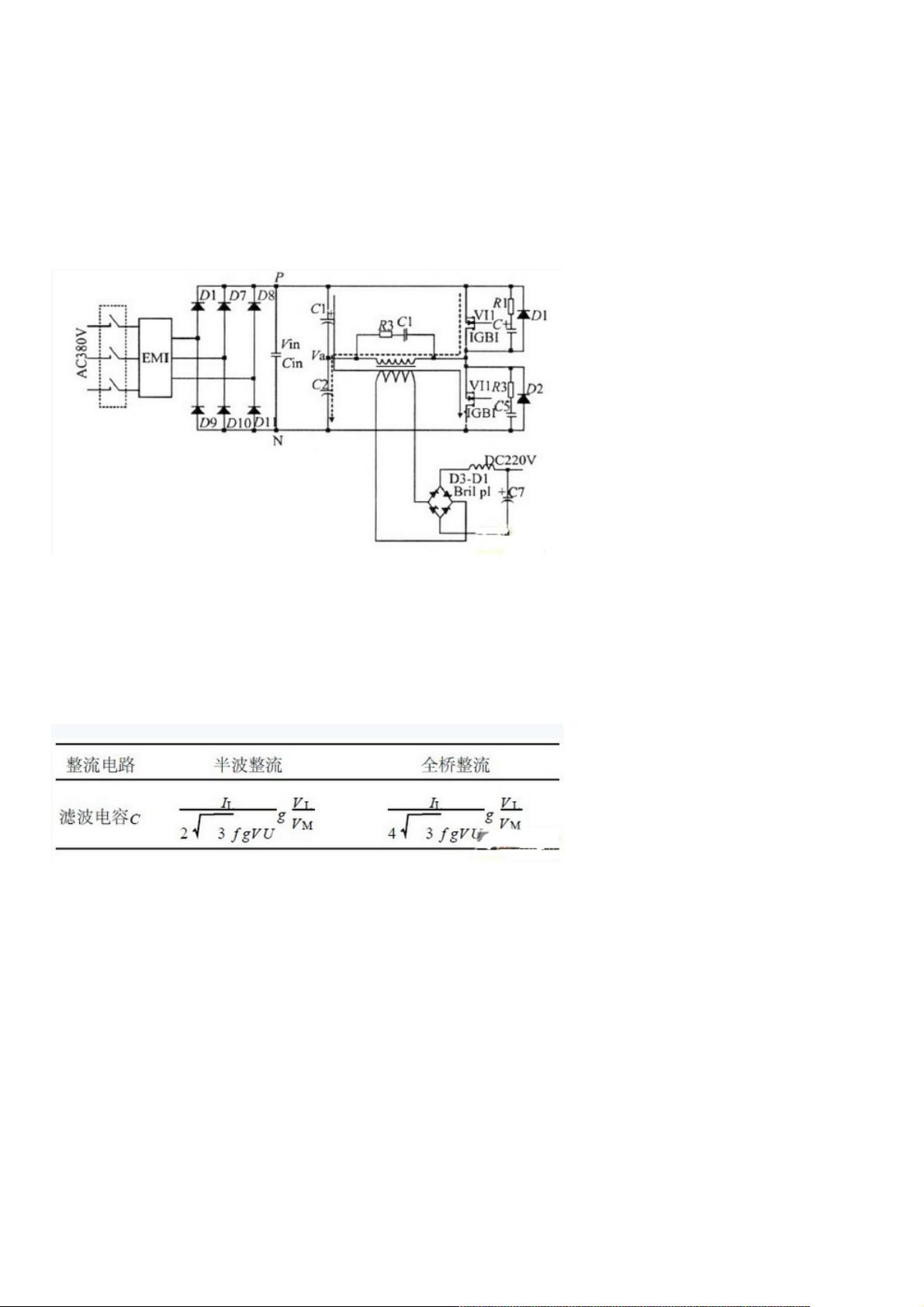

图1 功率主电路原理图
本电源模块采用半桥式功率逆变电路。如图1所示，三相交流电经EMI滤波器滤波，大大减少了交流电源输入的电磁干扰，同
时防止开关电源产生的谐波串扰到输入电源端。再经过桥式整流电路、滤波电路变成直流电压加在P、N两点间。P、N之间接
入一个小容量、高耐压的无感电容，起到高频滤波的作用。半桥式功率变换电路与全桥式功率变换电路类似，只是其中两个功
率开关器件改由两个容量相等的电容C1和C2代替。在实际应用中为了提高电容的容量以及耐压程度，C1和C2往往采用由多个
等值电容并联组成的电容组。C1、C2的容量选值应尽可能大，以减小输出电压的纹波系数和低频振荡。由于对体积和重量的
限制，C1和C2的值不可能无限大，为使输出电压的纹波达到规定的要求，该电容值有一个计算公式，即：
式中，IL为输出负载电流，VL为输出负载电压，VM为输入交流电压幅值，f为输入交流电频率，VU为输出的纹波电压值。
这是一个理论上的计算公式，得到的满足要求的电容计算值比较大，实际取的电容应尽量大一些，由于输出端电压较小，也可
以在二次整流滤波时加大电容，这样折算到该公式的电容值也不小。C1和C2在这里实现了静态时分压，使VA=Vin/2。
当VT1导通、VT2截止时，输入电流方向为图中虚线方向，向C2充电，同时C1通过VT1放电；当VT2导通、VT1截止时，输入
电流方向为图中实线方向，向C1充电，同时C2通过VT2放电。
当VT1导通、VT2截止时，VT2两端承受的电压为输入直流电压Vin。IGBT的集-射极间并接RC吸收网络，降低开关管的开关应
力，减小IGBT关断产生的尖峰电压；并联二极管实现续流的作用。二次整流采用单相桥式整流电路，通过后续的LC滤波电
路，消除高频纹波，减小输出直流电压的低频振荡。LC滤波电路中的电容由多个高耐压、大容量的电容并联组成，以提高电
源的可靠性，使输出直流电压更加平稳。
PWM集成芯片SG3525的功能特点
SG3525是一款功能齐全、通用性强的单片集成PWM芯片。它采用恒频脉宽调制控制方案，适合于各种开关电源、斩波器的
控制。其主要功能包括基准电压产生电路、振荡器、误差放大器、PWM比较器、欠压锁定电路、软启动控制电路、推拉输出
形式。SG3525的基本外围电路接线图如图2所示。该芯片与其它同类型的芯片相比具有许多突出的特点。
