光控开关 (四)

所需积分/C币:14 2020-12-05 19:21:04 118KB PDF
11
收藏 收藏
举报

本例介绍一款采用分立元器件制作的光控开关,可以用手电筒的照明灯光来控制其电源的开与关,可作为照明灯、排风扇等家用电器的电源遥控 (4-5m)开关。  电路工作原理  该光控开关电路由电源电路和光控电路组成,如图3-61所示。   电源电路由电源变压器T、整流桥堆UR和滤波电容器C1组成。  光控电路由光敏晶体管V4、晶体管Vl-V3、电阻器Rl-R6、二极管VDl、VD2、电位器RP、电容器C2和继电器K组戊。  交流220V电压经T降压、UR整流及滤波后,为光控电路提供+l2V工作电压。  在静态 (无光照射)时,V4呈高阻状态,Vl一V3截止,K处于释放状态,负载 (用电器)处于断电状态

...展开详情
试读 1P 光控开关  (四)
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
光控开关 (四) 14积分/C币 立即下载
1/1

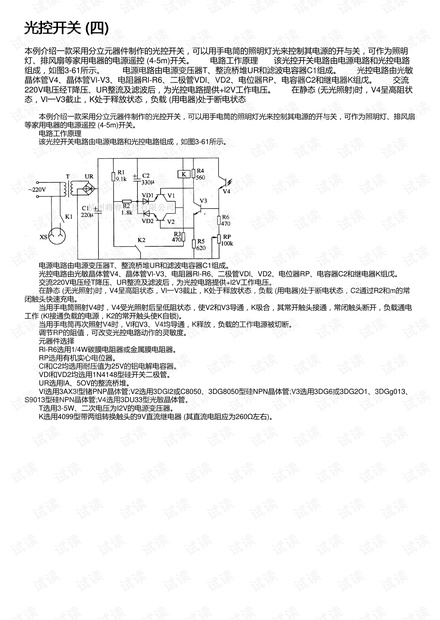

光控开关  (四)第1页
