开关电源布线遇变压器的3大原则

所需积分/C币:9 2020-07-14 21:04:53 254KB PDF
收藏 收藏
举报

开关电源变压器中包含有高频信号,PCB上任何印制线都可以起到天线的作用,印制线的长度和宽度会影响其阻抗和感抗,从而影响频率响应。即使是通过直流信号的印制线也会从邻近的印制线耦合到射频信号并造成电路问题(甚至再次辐射出干扰信号)。因此应将所有通过交流电流的印制线设计得尽可能短而宽,这意味着必须将所有连接到印制线和连接到其他电源线的元器件放置得很近。 金籁科技高频变压器 印制线的长度与其表现出的电感量和阻抗成正比,而宽度则与印制线的电感量和阻抗成反比。长度反映出印制线响应的波长,长度越长,印制线能发送和接收电磁波的频率越低,它就能辐射出更多的射频能量。根据印制线路板电流的大小,尽量加粗电源

...展开详情
试读 1P 开关电源布线遇变压器的3大原则
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    Acmen@?? 如果觉得有用,不妨留言支持一下
    2020-07-14
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    开关电源布线遇变压器的3大原则 9积分/C币 立即下载
    1/1

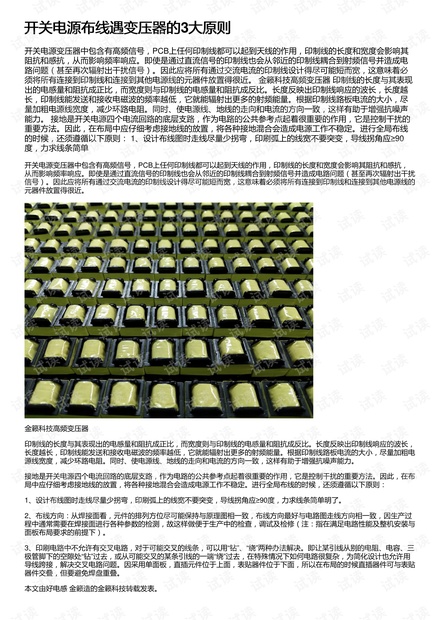

    开关电源布线遇变压器的3大原则第1页
