模拟电路设计中该如何选择电容

VIP专享 2020-07-13 15:46:58 121KB PDF
24
收藏 收藏
举报

电容也是电路设计中最基本的元件,那么在电子设计中如何选择一颗合适的电容呢?1、我们先来了解一下电容,电容的符号是C,电容的电位是法拉(F),法拉是个特别大的单位,常用的单位有mF(毫法)、μF(微法)、nF(纳法),单位换算:1F=1000mF,1mF=1000μF,1μF=1000nF。电容的参数有:标称容值,每个电容都会标有相应的电容值大小比如2200μF、10μF、1nF、104(0.1μF)等,除了标称容值之外还应有相应的误差,比如10%、5%、0.5%等;额定电压,也称耐压值,指电容能够承受长期工作而不被击穿的最大直流电压,如下图电容中,除了标出容值之外,还标了耐压值,160V、50V、1KV等。以上是电子设计选择电容时最基本需考虑的参数,除了以上最基本的参数以外还有温度系数、绝缘电阻、损耗、频率特性等,往往也是需要考虑的。 电容的分类:按材料分,有云母电容、陶瓷电容、电解电容、钽电容、聚苯乙烯电容等;按用途分,有负载电容、旁路电容、耦合电容、滤波电容等;按极性分,有极性电容和无极性电容。选择电容时,根据电容的用途进行选择,比如储能、滤波、旁路、去偶、负载、高频、低频等

...展开详情
试读 2P 模拟电路设计中该如何选择电容
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
模拟电路设计中该如何选择电容 (VIP专享) VIP下载
1/2

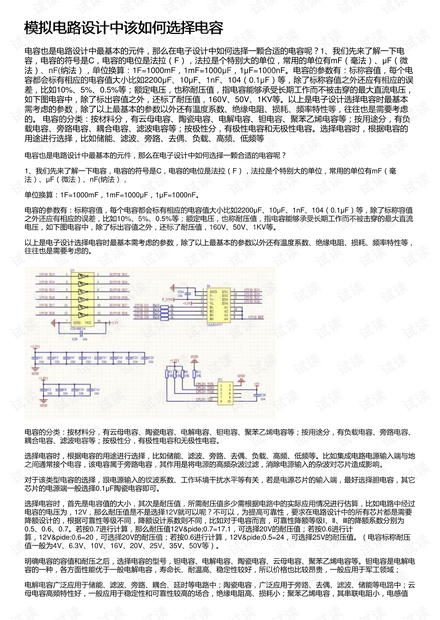

模拟电路设计中该如何选择电容第1页
