单片机与DSP中的电容参数相同的12DB/OCT低通滤波器

电路的功能 　　“由OP放大器构成的12DB/OCT低通滤波器”介绍的低通滤波器为保证获得0.707的Q值而造成各电容器的容量不一致，按计算的容量选取电容非常困难。本电路C1、C2的电容量相同，截止频率一旦确定，即可选取CO=C1=C2的合适值，然后反算RO所需的阻值。 　　另一方面，为了获得一定的Q值，使反馈放大器具有增益，但增益误差又会引起Q值的改变。 　　电路工作原理 　　在本电路中，A=1时，A=0.5，与无源滤波器无区别。当A大于1时，Q=1/（3-A），12DB/OCT的巴特沃次滤波器Q=0.707，A可假定为：A=3-（I/Q）1.585，根据R4=R3（A-1）

电容参数相同的12DB/OCT低通滤波器

电路的功能 　　“由OP放大器构成的12DB/OCT低通滤波器”介绍的低通滤波器为保证获得0.707的Q值而造成各电容器的容量不一致，按计算的容量选取电容非常困难。本电路C1、C2的电容量相同，截止频率一旦确定，即可选取CO=C1=C2的合适值，然后反算RO所需的阻值。 　　另一方面，为了获得一定的Q值，使反馈放大器具有增益，但增益误差又会引起Q值的改变。 　　电路工作原理 　　在本电路中，A=1时，A=0.5，与无源滤波器无区别。当A大于1时，Q=1/（3-A），12DB/OCT的巴特沃次滤波器Q=0.707，A可假定为：A=3-（I/Q）1.585，根据R4=R3（A-1）

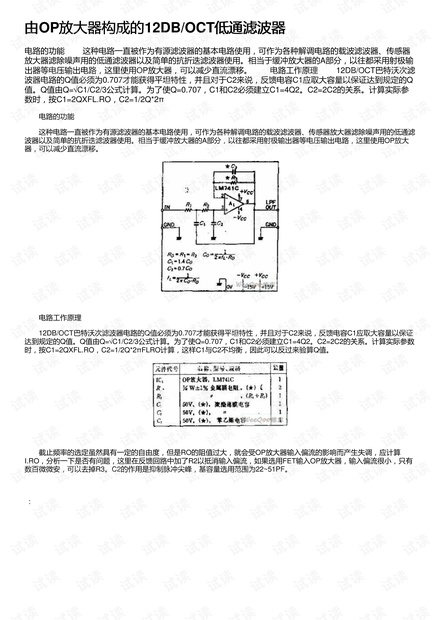

单片机与DSP中的由OP放大器构成的12DB/OCT低通滤波器

电路的功能 　　这种电路一直被作为有源滤波器的基本电路使用，可作为各种解调电路的载波滤波器、传感器放大器滤除噪声用的低通滤波器以及简单的抗折迭滤波器使用。相当于缓冲放大器的A部分，以往都采用射极输出器等电压输出电路，这里使用OP放大器，可以减少直流漂移。 　　电路工作原理 　　12DB/OCT巴特沃次滤波器电路的Q值必须为0.707才能获得最平坦特性，并且对于C2来说，反馈电容C1应取大容量以保证达到规定的Q值。Q值由Q=√C1/C2/3公式计算。为了使Q=0.707，C1和C2必须建立C1=4Q2。C2=2C2的关系。计算实际参数时，按C1=2QXFL.RO，C2=1/2Q*2

单片机与DSP中的用同一常数电容构成的-122dB/oct的有源滤波器

有源滤波器特别是低通滤波器LPF在信号处理电路中，最多使用的是OP放大器，有代表性的12dB/oct的滤波器的构成如图1所示。 　　为了要待到作为LPF规定的Q，电容C1和C2应为不同的值，即决定的电容值，需要C1＝2QC、G＝C/2Q这样的静电电容。在图1的例子中，C1＝2C2，即需要正好成倍比率的电容，在标准的E6系列中存在这种正好成倍比率的电容数值。 　　现实中忽视若干的Q的变化，例如选择C1＝0.22pF、C2＝0.1pμF（比率为2.2：1）。但需要大的Q值的多段滤波器中，对电容C1、C2的要求相当严格。 　　这里，如果可能，要求用相同的电容实现的LPF。 　　图2是在放大器

单片机与DSP中的低通滤波器的脉冲响应

一般经常使用的滤波器的频率特性，是通频带的增益很平坦的巴特沃兹滤波器。但从脉冲响应方面来看，巴特沃兹存在问题的例子也有很多。图1表示巴特沃兹和经常与之相对比的贝塞尔响应特性的例子。 　　例如，为除去含有直流成分的噪声信号，使用低通滤波器时，如果使用振幅平坦的巴特沃兹型滤波器，则输出波形上会产生过冲及下冲信号，这样电压要达到常数状态的值是需要时间的。 　　图1低通滤波器响应恃性 　　图2表示-12dB/oct低通滤波器的脉冲响应特性，是fc＝1kHz、Q＝0.707的滤波器。图2(a)是巴特沃兹型的响应，产生5%的过冲和下冲。一般地，频率特性平坦的放大器是不会产生过冲的，在巴特沃兹滤

能够把特定信号大幅度衰减并有衰减极点的低通滤波器

电路的功能 　　低通滤波器的作用是使需要的信号原样通过而把不需要的高频成分滤掉。如果事先已知干扰信号的频率，可使用有衰减极点的陷波滤波器，这样便可放宽对低通滤波器截止特性的要求。 　　电路工作原理 　　该电路是由12DB/OCT低通滤波器和Q值可变的陷波滤波器组合而成，没有什么更特殊的地方。低通滤波器采取缓冲放大器方式，通事频率FL确定后，则可根据FL=1/2πC.R算出CR参数。 　　双T电路的谐振频率FO越接近FL，越要加大Q值，也就是说，滤波特性是由双方特性合成的。Q值可参照“Q值可变的陷滤波器”一文确定，但要保证FL附近特性曲线不至下降太多。即便把双T电路和低通

单片机与DSP中的能够把特定信号大幅度衰减并有衰减极点的低通滤波器

电路的功能 　　低通滤波器的作用是使需要的信号原样通过而把不需要的高频成分滤掉。如果事先已知干扰信号的频率，可使用有衰减极点的陷波滤波器，这样便可放宽对低通滤波器截止特性的要求。 　　电路工作原理 　　该电路是由12DB/OCT低通滤波器和Q值可变的陷波滤波器组合而成，没有什么更特殊的地方。低通滤波器采取缓冲放大器方式，通事频率FL确定后，则可根据FL=1/2πC.R算出CR参数。 　　双T电路的谐振频率FO越接近FL，越要加大Q值，也就是说，滤波特性是由双方特性合成的。Q值可参照“Q值可变的陷滤波器”一文确定，但要保证FL附近特性曲线不至下降太多。即便把双T电路和低通

单片机与DSP中的逼近至12dB瞬态高斯有源低通滤波器元件值

逼近至12dB瞬态高斯有源低通滤波器元件值如下表所示： 　　  来源:ks99

单片机与DSP中的用数字电位器实现数控低通滤波器

一种简单的低通滤波器 　　图1所示是用DS3903构成的音频低通滤波器。该电路设计采用单电源供电，电源电压范围2.7V至5.5V。包含一级前置衰减，5.0V供电时可处理5.0VP-P (1.77VRMS)输入。为了产生一个双极点(极点在同一频点)低通滤波器(每十倍频程衰减12dB)，电容C3必须是C2的两倍以上，可变电阻POT0和POT1设置在相同值，截止频率(fC)的计算公式如下： 　　其中RPOT是可变电阻POT0和POT2设置对应的电阻值。 　　图1. 用DS3903构成的音频低通滤波器 　　电路的输入部分(C1、U1-POT1、U2A、R1和R2)是音量控制电路，它还用于将
