单片机最小系统开发实例

所需积分/C币:20 2020-07-13 23:15:54 102KB PDF
收藏 收藏
举报

一、确定任务开发单片机最小系统二、任务分析:该系统具有的功能:(1)具有2位LED数码管显示功能。(2)具有八路发光二极管显示各种流水灯。(3)可以完成各种奏乐,报警等发声音类实验。(4)具有复位功能。三、功能分析(1)两位LED数码管显示功能,我们可以利用单片机的P0口接两个数码管来现这个功能;(2)八路发光二极管显示可以利用P1口接八个发光二极管实现这个功能;(3)各种奏乐、报警等发声功能可以采用P2.0这个引脚接一蜂鸣器来实现。(4)利用单片机的第9脚可以设计成复位系统,我们采用按键复位;利用单片机的18、19脚可以设计成时钟电路,我们利用单片机的内部振荡方式设计的。四、设计框图

...展开详情
试读 4P 单片机最小系统开发实例
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38664556 如果觉得有用,不妨留言支持一下
    2020-07-13
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    单片机最小系统开发实例 20积分/C币 立即下载
    1/4

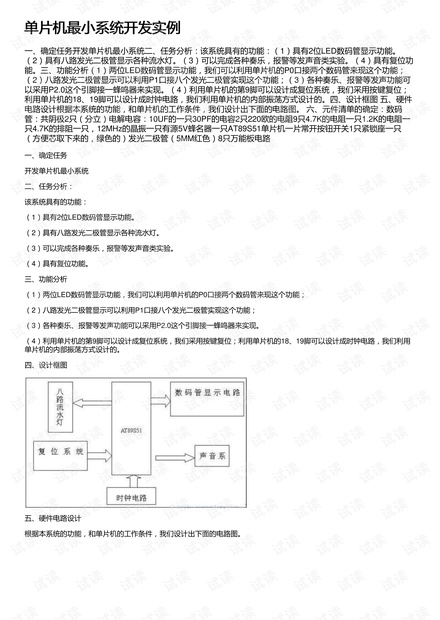

    单片机最小系统开发实例第1页
