详解电路图中的电阻器电路图形符号

所需积分/C币:48 2020-07-14 04:41:46 127KB PDF
38
收藏 收藏
举报

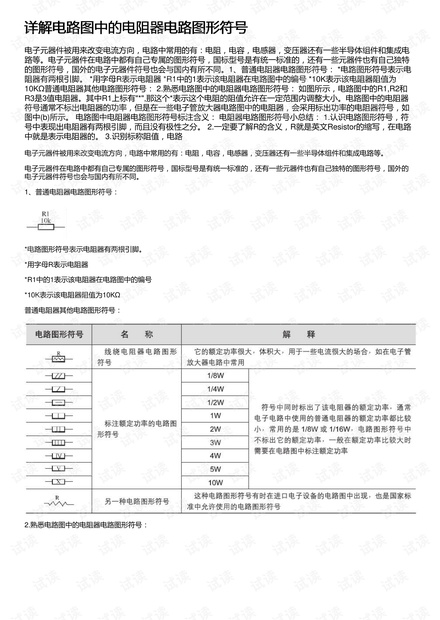

电子元器件被用来改变电流方向,电路中常用的有:电阻,电容,电感器,变压器还有一些半导体组件和集成电路等。电子元器件在电路中都有自己专属的图形符号,国标型号是有统一标准的,还有一些元器件也有自己独特的图形符号,国外的电子元器件符号也会与国内有所不同。1、普通电阻器电路图形符号: *电路图形符号表示电阻器有两根引脚。 *用字母R表示电阻器 *R1中的1表示该电阻器在电路图中的编号 *10K表示该电阻器阻值为10KΩ普通电阻器其他电路图形符号: 2.熟悉电路图中的电阻器电路图形符号: 如图所示,电路图中的R1,R2和R3是3值电阻器。其中R1上标有"*",那这个*表示这个电阻的阻值允许在一定范围内调整大小。电路图中的电阻器符号通常不标出电阻器的功率,但是在一些电子管放大器电路图中的电阻器,会采用标出功率的电阻器符号,如图中(b)所示。 电路图中电阻器电路图形符号标注含义: 电阻器电路图形符号小总结: 1.认识电路图形符号,符号中表现出电阻器有两根引脚,而且没有极性之分。 2.一定要了解R的含义,R就是英文Resistor的缩写,在电路中就是表示电阻器的。 3.识别标称阻值,电路
