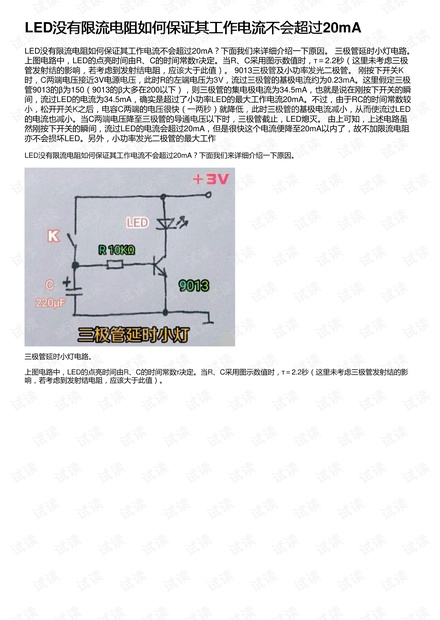

LED没有限流电阻如何保证其工作电流不会超过20mA?下面我们来详细介绍一下原因。 三极管延时小灯电路。 上图电路中,LED的点亮时间由R、C的时间常数τ决定。当R、C采用图示数值时,τ=2.2秒(这里未考虑三极管发射结的影响,若考虑到发射结电阻,应该大于此值)。 9013三极管及小功率发光二极管。 刚按下开关K时,C两端电压接近3V电源电压,此时R的左端电压为3V,流过三极管的基极电流约为0.23mA。这里假定三极管9013的β为150(9013的β大多在200以下),则三极管的集电极电流为34.5mA,也就是说在刚按下开关的瞬间,流过LED的电流为34.5mA,确实是超过了小功率LED的最
