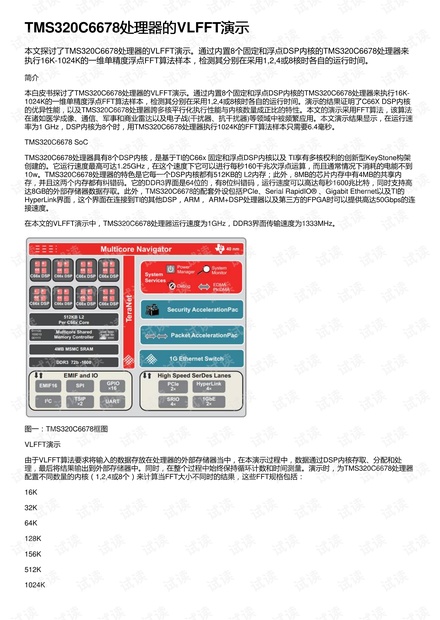

TMS320C6678处理器的处理器的VLFFT演示演示
本文探讨了TMS320C6678处理器的VLFFT演示。通过内置8个固定和浮点DSP内核的TMS320C6678处理器来
执行16K-1024K的一维单精度浮点FFT算法样本，检测其分别在采用1,2,4或8核时各自的运行时间。
简介
本白皮书探讨了TMS320C6678处理器的VLFFT演示。通过内置8个固定和浮点DSP内核的TMS320C6678处理器来执行16K-
1024K的一维单精度浮点FFT算法样本，检测其分别在采用1,2,4或8核时各自的运行时间。演示的结果证明了C66X DSP内核
的优异性能，以及TMS320C6678处理器跨多核平行化执行性能与内核数量成正比的特性。本文的演示采用FFT算法，该算法
在诸如医学成像、通信、军事和商业雷达以及电子战(干扰器、抗干扰器)等领域中被频繁应用。本文演示结果显示，在运行速
率为1 GHz，DSP内核为8个时，用TMS320C6678处理器执行1024K的FFT算法样本只需要6.4毫秒。
TMS320C6678 SoC
TMS320C6678处理器具有8个DSP内核，是基于TI的C66x 固定和浮点DSP内核以及 TI享有多核权利的创新型KeyStone构架
创建的。它运行速度最高可达1.25GHz，在这个速度下它可以进行每秒160千兆次浮点运算，而且通常情况下消耗的电能不到
10w。TMS320C6678处理器的特色是它每一个DSP内核都有512KB的 L2内存；此外，8MB的芯片内存中有4MB的共享内
存，并且这两个内存都有纠错码。它的DDR3界面是64位的，有8位纠错码，运行速度可以高达每秒1600兆比特，同时支持高
达8GB的外部存储器数据存取。此外，TMS320C6678的配套外设包括PCle、Serial RapidIO® 、Gigabit Ethernet以及TI的
HyperLink界面，这个界面在连接到TI的其他DSP，ARM， ARM+DSP处理器以及第三方的FPGA时可以提供高达50Gbps的连
接速度。
在本文的VLFFT演示中，TMS320C6678处理器运行速度为1GHz，DDR3界面传输速度为1333MHz。

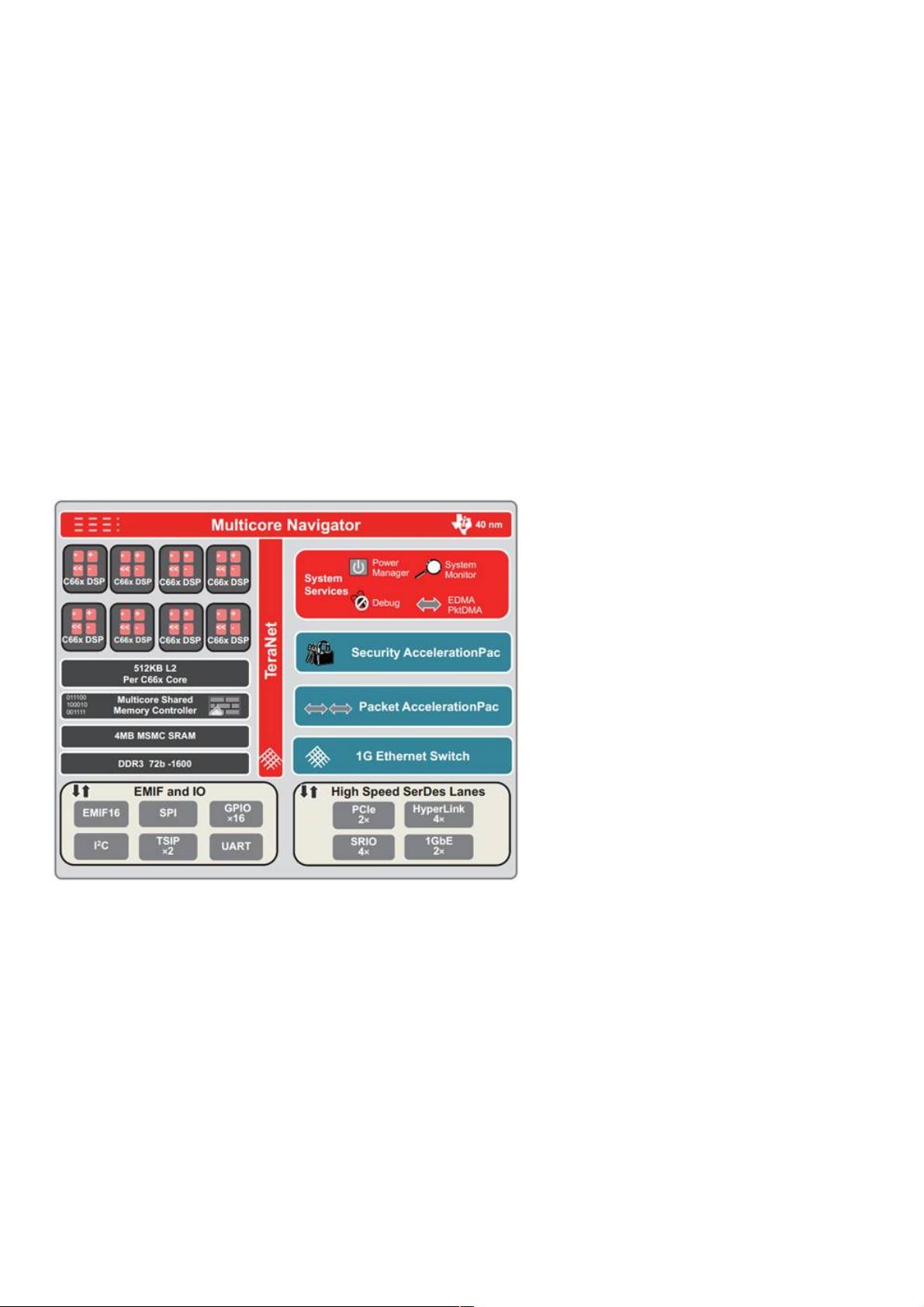

图一：TMS320C6678框图
VLFFT演示
由于VLFFT算法要求将输入的数据存放在处理器的外部存储器当中，在本演示过程中，数据通过DSP内核存取、分配和处
理，最后将结果输出到外部存储器中。同时，在整个过程中始终保持循环计数和时间测量。演示时，为TMS320C6678处理器
配置不同数量的内核（1,2,4或8个）来计算当FFT大小不同时的结果，这些FFT规格包括：
16K
32K
64K
128K
156K
512K
1024K
