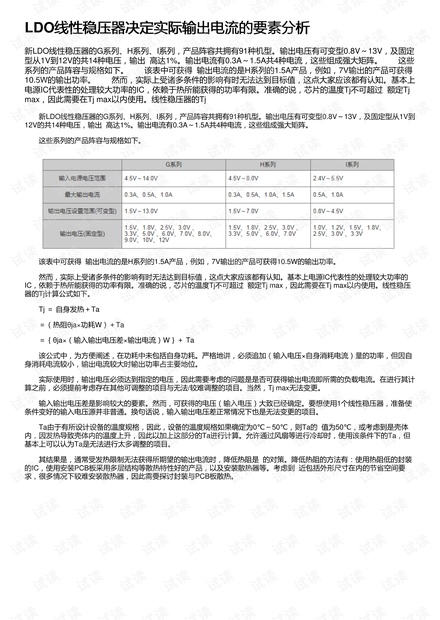

LDO线性稳压器决定实际输出电流的要素分析

新LDO线性稳压器的G系列、H系列、I系列，产品阵容共拥有91种机型。输出电压有可变型0.8V～13V，及固定型从1V到12V的共14种电压，输出  高达1%。输出电流有0.3A～1.5A共4种电流，这些组成强大矩阵。　　这些系列的产品阵容与规格如下。　　该表中可获得  输出电流的是H系列的1.5A产品，例如，7V输出的产品可获得10.5W的输出功率。　　然而，实际上受诸多条件的影响有时无法达到目标值，这点大家应该都有认知。基本上电源IC代表性的处理较大功率的IC，依赖于热所能获得的功率有限。准确的说，芯片的温度Tj不可超过  额定Tj max，因此需要在Tj max以内使用。线性稳压器的Tj
