论文研究 - 9-10.6 GHz微带天线—具有差分噪声消除技术的UWB低噪声放大器,适用于IoT应用

所需积分/C币:19 2020-05-16 11:53:48 943KB PDF
12
收藏 收藏
举报

本文提出了一种工作在9 GHz-10.6 GHz的UWB频率范围内的超宽带(UWB)接收机前端。 拟议的系统由片外微带天线和采用差分噪声消除(DNC)技术的CMOS差分低噪声放大器组成。 拟议中的天线为梯形偶极子,具有平衡-不平衡转换器,并印刷在尺寸为10×10×0.8 mm3的低成本FR4基板上。 平衡-不平衡转换器电路与接地天线集成在一起,以改善天线阻抗匹配。 通过使用差分模块来获得噪声消除,该差分模块的每一级具有2个产生差分信号的放大器,将其相减以改善总噪声性能。 提出的DNC模块将NF提高了50%,而总功耗仅增加了0.1 Mw。 具有DNC块的差分CMOS级联LNA使用UMC 0.13μmCMOS工艺实现,表现出19 dB的平坦增益,2.75 dB的最大噪声系数,1 dB压缩点-16 dBm和三阶截点(IIP3)-10 dBm 。 拟议的系统在1.2 V电源下的总DC功耗为2.8 mW。

...展开详情
试读 9P 论文研究 - 9-10.6 GHz微带天线—具有差分噪声消除技术的UWB低噪声放大器,适用于IoT应用
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
论文研究 - 9-10.6 GHz微带天线—具有差分噪声消除技术的UWB低噪声放大器,适用于IoT应用 19积分/C币 立即下载
1/9

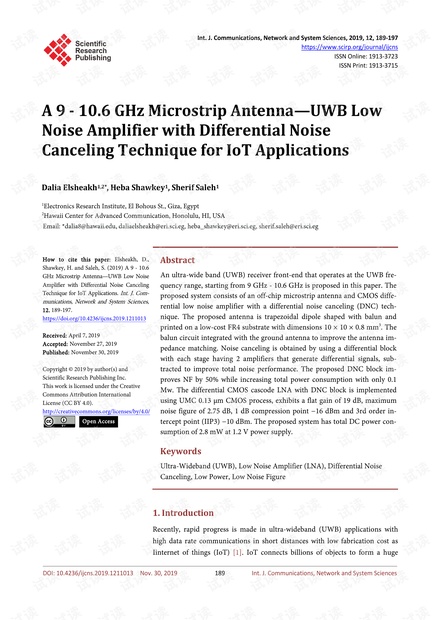

论文研究 - 9-10.6 GHz微带天线—具有差分噪声消除技术的UWB低噪声放大器,适用于IoT应用第1页
