本文介绍一款电路简单、性能可靠的多用恒流充电器。   一、电路原理   如图所示,该充电器属于电容限流式无电源变压器恒流充电器。220V交流电经K1~K4及其相应阻容元件组成的4条并列支路选择或组合,再经整流堆D整流后,通过电流表A,给蓄电池充电。在充电过程中,由于回路中蓄电池两端电压的变化量相对于220V交流电压来说很小,电容两端的电压降几乎可认为是不变的,所以,通过电容器的电流也是不变的,通过蓄电池内部的充电电流自然也是恒定的。   图中,L为220V交流电源指示灯,R1、R2、R3、R4分别是电容器C1、C2、C3、C4的泄放电阻,在不用充电器时,能及时将电容器上积存的电荷放

...展开详情
试读 2P 模拟技术中的性能可靠的多用恒流充电器
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
模拟技术中的性能可靠的多用恒流充电器 9积分/C币 立即下载
1/2

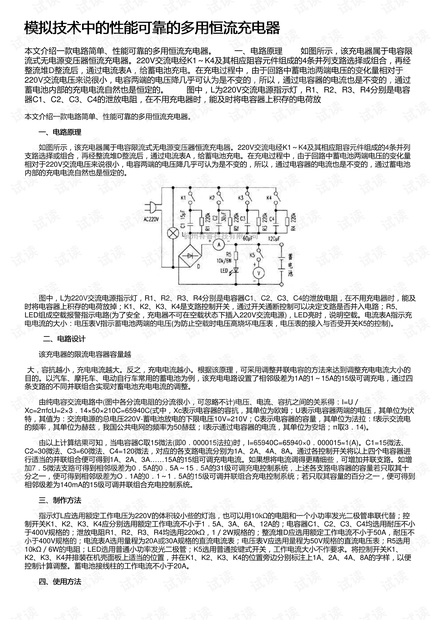

模拟技术中的性能可靠的多用恒流充电器第1页
