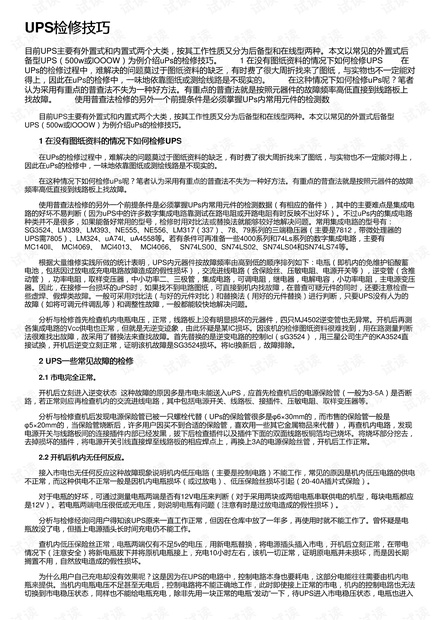

UPS检修技巧检修技巧
目前UPS主要有外置式和内置式两个大类，按其工作性质又分为后备型和在线型两种。本文以常见的外置式后
备型UPS（500w或lOOOW）为例介绍uPs的检修技巧。 1 在没有图纸资料的情况下如何检修UPS 在
UPs的检修过程中，难解决的问题莫过于图纸资料的缺乏，有时费了很大周折找来了图纸，与实物也不一定能对
得上，因此在uPs的检修中，一味地依靠图纸或测绘线路是不现实的。 在这种情况下如何检修uPs呢？笔者
认为采用有重点的普查法不失为一种好方法。有重点的普查法就是按照元器件的故障频率高低直接到线路板上
找故障。 使用普查法检修的另外一个前提条件是必须掌握UPs内常用元件的检测数
目前UPS主要有外置式和内置式两个大类，按其工作性质又分为后备型和在线型两种。本文以常见的外置式后备型
UPS（500w或lOOOW）为例介绍uPs的检修技巧。
1 在没有图纸资料的情况下如何检修在没有图纸资料的情况下如何检修UPS
在UPs的检修过程中，难解决的问题莫过于图纸资料的缺乏，有时费了很大周折找来了图纸，与实物也不一定能对得上，
因此在uPs的检修中，一味地依靠图纸或测绘线路是不现实的。
在这种情况下如何检修uPs呢？笔者认为采用有重点的普查法不失为一种好方法。有重点的普查法就是按照元器件的故障
频率高低直接到线路板上找故障。
使用普查法检修的另外一个前提条件是必须掌握UPs内常用元件的检测数据（有相应的备件），其中的主要难点是集成电
路的好坏不易判断（因为uPS中的许多数字集成电路靠测试在路电阻或开路电阻有时反映不出好坏）。不过uPs内的集成电路
种类并不是很多，如果能备好常用的型号，检修时用对比法或替换法就能够较好地解决问题。常用集成电路的型号有：
SG3524、LM339、LM393、NE555、NE556、LM317（337）、78、79系列的三端稳压器（主要是7812，带微处理器的
UPS需7805）、LM324、uA74l、uA4558等。若有条件可再准备一些4000系列和74Ls系列的数字集成电路，主要有
MC140ll、 MCl4069、 MCl4013、 MCl4066、 SN74LS00、SN74LS02、SN74LS04和SN74LS74等。
根据大量维修实践所做的统计表明，UPS内元器件按故障频率由高到低的顺序排列如下：电瓶（即机内的免维护铅酸蓄
电池，包括因过放电或充电电路故障造成的假性损坏），交流进线电路（含保险丝、压敏电阻、电源开关等），逆变管（含推
动管），功率电阻，取样变压器，中小功率二、三极管，集成电路，可调电阻，继电器，电解电容，小功率电阻，主电源变压
器。因此，在接修一台损坏的uPS时，如果找不到电路图纸，可直接到机内找故障，在普查可疑元件的同时，还要注意检查一
些虚焊、假焊类故障。一般可采用对比法（与好的元件对比）和替换法（用好的元件替换）进行判断，只要UPS没有人为的
故障（如将可调元件调乱等）和调整性故障，一般都能较快地解决问题。
分析与检修首先检查机内电瓶电压，正常，线路板上没有明显损坏的元器件，四只MJ4502逆变管也无异常。开机后再测
各集成电路的Vcc供电也正常，但就是无逆变迹象，由此怀疑是某IC损坏。因该机的检修图纸资料很难找到，用在路测量判断
法很难找出故障，故采用了替换法来查找故障。首先替换的是逆变电路的控制Icl（sG3524），用三星公司生产的KA3524直
接试换，开机后逆变立刻正常，证明该机故障是SG3524损坏。将Icl换新后，故障排除。
2 UPS一些常见故障的检修一些常见故障的检修
2.1 市电完全正常。市电完全正常。
开机后立刻进入逆变状态 这种故障的原因多是市电未能送入uPS，应首先检查机后的电源保险管（一般为3-5A）是否断
路，若正常则应再检查机内的交流进线电路，其中包括电源开关、线路板、接插件、压敏电阻、取样变压器等。
分析与检修查机后发现电源保险管已被一只螺栓代替（UPs的保险管很多是φ6×30mm的，而市售的保险管一般是
φ5×20mm的，当保险管烧断后，许多用户因买不到合适的保险管，喜欢用一些其它金属物品来代替），再查机内电路，发现
电源开关与线路板间的连接插件内部已经发黑，拔下后检查插件以及插件下面的双面线路板铜箔均已烧坏。将烧坏部分挖去，
去掉损坏的插件，将电源开关引线直接焊至线路板的相应焊点上，再换上3A的电源保险丝管，开机后工作正常。
2.2 开机后机内无任何反应。开机后机内无任何反应。
接入市电也无任何反应这种故障现象说明机内低压电路（主要是控制电路）不能工作，常见的原因是机内低压电路的供电
不正常，而这种供电不正常一般是因机内电瓶损坏（或过放电）、低压保险丝损坏引起（20-40A插片式保险）。
对于电瓶的好坏，可通过测量电瓶两端是否有12V电压来判断（对于采用两块或两组电瓶串联供电的机型，每块电瓶都应
是12V）。若电瓶两端电压很低或无电压，则说明电瓶有问题（注意有时是过放电造成的假性损坏）。
分析与检修经询问用户得知该UPS原来一直工作正常，但因在仓库中放了一年多，再使用时就不能工作了。曾怀疑是电
瓶放没了电，但插上电源插头长时间充电仍不能工作。
查机内低压保险丝正常，电瓶两端仅有不足5v的电压，用新电瓶替换，将电源插头插入市电，开机后立刻正常，在带电
情况下（注意安全）将新电瓶拔下并将原机电瓶接上，充电10小时左右，该机一切正常，证明原电瓶并未损坏，而是因长期
搁置不用，自然放电造成的假性损坏。
为什么用户自己充电却没有效果呢？这是因为在UPS的电路中，控制电路本身也要耗电，这部分电能往往需要由机内电
瓶来提供。当机内电瓶电压不足甚至无电后，控制电路将不能正确地工作，此时即使接上正常的市电，机内的控制电路也无法
切换到市电稳压状态，同样也不能给电瓶充电，除非先用一块正常的电瓶“发动”一下，待UPS进入市电稳压状态，电瓶也进入
