可控硅(晶闸管)原理图 可控硅T在工作过程中,它的阳极A和阴极K与电源和负载连接,组成可控硅的主电路,可控硅的门极G和阴极K与控制可控硅的装置连接,组成可控硅的控制电路。 从可控硅的内部分析工作过程: 可控硅是四层三端器件,它有J1、J2、J3三个PN结图1,可以把它中间的NP分成两部分,构成一个PNP型三极管和一个NPN型三极管的复合管图2 当可控硅承受正向阳极电压时,为使可控硅导铜,必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此,两个互相复合的晶体管电路,当有足够的门机电流Ig流入时,就会形成强烈的正反馈,造成两晶体管饱

...展开详情
试读 2P 可控硅(晶闸管)原理图及可控硅工作原理分析
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38651450 你的留言是对我莫大的支持
    2020-07-13
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    可控硅(晶闸管)原理图及可控硅工作原理分析 22积分/C币 立即下载
    1/2

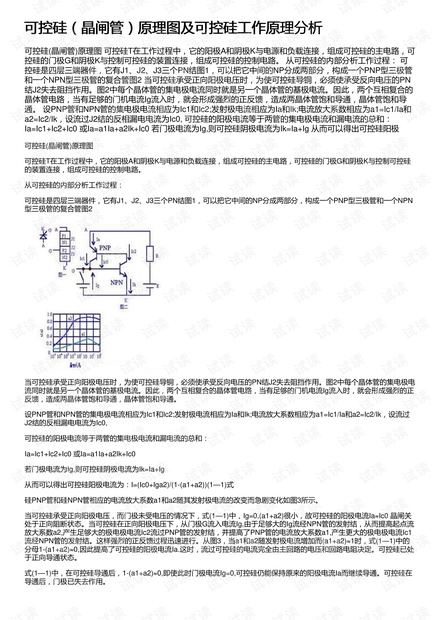

    可控硅(晶闸管)原理图及可控硅工作原理分析第1页
