电源技术中的电源技术中的Buck-Boost升降压式升降压式PWM DC/DC转换器的主电转换器的主电
路组成和控制方式路组成和控制方式
Buck－Boost升降压式PWM DC/DC转换器，是一种输出电压Uo既可低于输入电压Ui，也可高于输入电压Ui的单
管非隔离式PWM DC/DC转换器。它的主电路与Buck、Boost PWM DC/DC转换器的元器件相同，也是由开关
管、二极管、电感和电容等构成的，其电路和工作波形，如图所示。它和Buck、Boost PWM DC/DC转换器不
同之处是，它的输出电压极性与输入电压极性正好相反，所以也有人把这种转换器叫做反相型转换器。它的开
关管采用的也是PWM控制方式。Buck-Boost升降压式PWM DC/DC转换器也有电感电流连续和电感电流断续两
种工作模式，如图1（b）、（c）分别给出了
Buck－Boost升降压式PWM DC/DC转换器，是一种输出电压Uo既可低于输入电压Ui，也可高于输入电压Ui的单管非隔离
式PWM DC/DC转换器。它的主电路与Buck、Boost PWM DC/DC转换器的元器件相同，也是由开关管、二极管、电感和电容
等构成的，其电路和工作波形，如图所示。它和Buck、Boost PWM DC/DC转换器不同之处是，它的输出电压极性与输入电压
极性正好相反，所以也有人把这种转换器叫做反相型转换器。它的开关管采用的也是PWM控制方式。Buck-Boost升降压式
PWM DC/DC转换器也有电感电流连续和电感电流断续两种工作模式，如图1（b）、（c）分别给出了这两种工作模式下的主
要工作波形。如图2给出了Buck-Boos升降压式PWM DC/DC转换器在不同开关模式时的等效电路。当电感电流连续时，Buck-
Boost、转换器存在两种开关模式如图2（a）、（b）所示；而当电感电流断续时，Buck-Boost升降压式PWM DC/DC转换器
存在3种开关模式，如图2（a）、（b）、（c）所示。

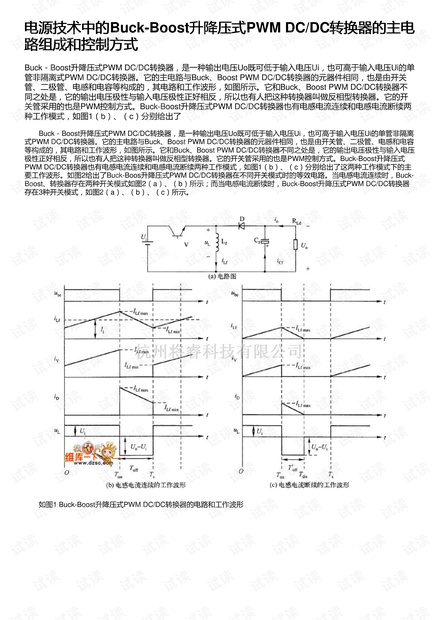

如图1 Buck-Boost升降压式PWM DC/DC转换器的电路和工作波形
