模拟技术中的模拟技术中的LVDS的接口电路设计的接口电路设计
摘 要： LVDS是一种小振幅差分信号技术，使用这种技术传输速率可以达到数百兆，甚至更高； LVDS具有更
低的功耗、更好的噪声性能和更可靠的稳定性。简要地介绍了LVDS的原理及优势，分析了LVDS接口设计要注
意的问题，着重研究了LVDS与LVPECL、CML间的接口设计；同时给出了不同耦合方式下的电路设计图。
1 引 言 对于高速电路，尤其是高速数据总线，常用的器件一般有ECL、BTL和GTL等。这些器件的工艺成
熟，应用也较为广泛，但都存在一个共同的弱点，即功耗大。此外， 采用单端信号的BTL 和GTL器件，电磁辐
射也较强。目前， NS公司率先推出的CMOS工艺的低电压差分信号器件
摘 要： LVDS是一种小振幅差分信号技术，使用这种技术传输速率可以达到数百兆，甚至更高； LVDS具有更低的功耗、
更好的噪声性能和更可靠的稳定性。简要地介绍了LVDS的原理及优势，分析了LVDS接口设计要注意的问题，着重研究了
LVDS与LVPECL、CML间的接口设计；同时给出了不同耦合方式下的电路设计图。
1 引引 言言
对于高速电路，尤其是高速数据总线，常用的器件一般有ECL、BTL和GTL等。这些器件的工艺成熟，应用也较为广泛，
但都存在一个共同的弱点，即功耗大。此外， 采用单端信号的BTL 和GTL器件，电磁辐射也较强。目前， NS公司率先推出的
CMOS工艺的低电压差分信号器件， 即LVDS给了人们另一种选择。
2 LVDS技术简介技术简介
LVDS（Low Voltage Differential Signaling）是一种小振幅差分信号技术，使用非常低的幅度信号（约350 mV）通过一对
差分PCB走线或平衡电缆传输数据。它允许单个信道传输速率达到每秒数百兆比特，其特有的低振幅及恒流源模式驱动只产
生极低的噪声，消耗非常小的功率。
LVDS定义在2个国际标准中： IEEE P1596.3 （1996 年3 月通过） , 主要面向SC I （ ScalableCoherent Interface） ,定
义了LVDS的电特性，还定义了SC I协议中包交换时的编码； ANSI /EIA -644 （1995年11月通过） ,主要定义了LVDS的电特
性，并建议了655 Mb / s的最大速率和1. 823Gb / s的无失真媒质上的理论极限速率。在2个标准中都指定了与物理媒质无关的
特性，这保证了LVDS能成为多用途的接口标准。
3 LVDS器件的工作原理器件的工作原理

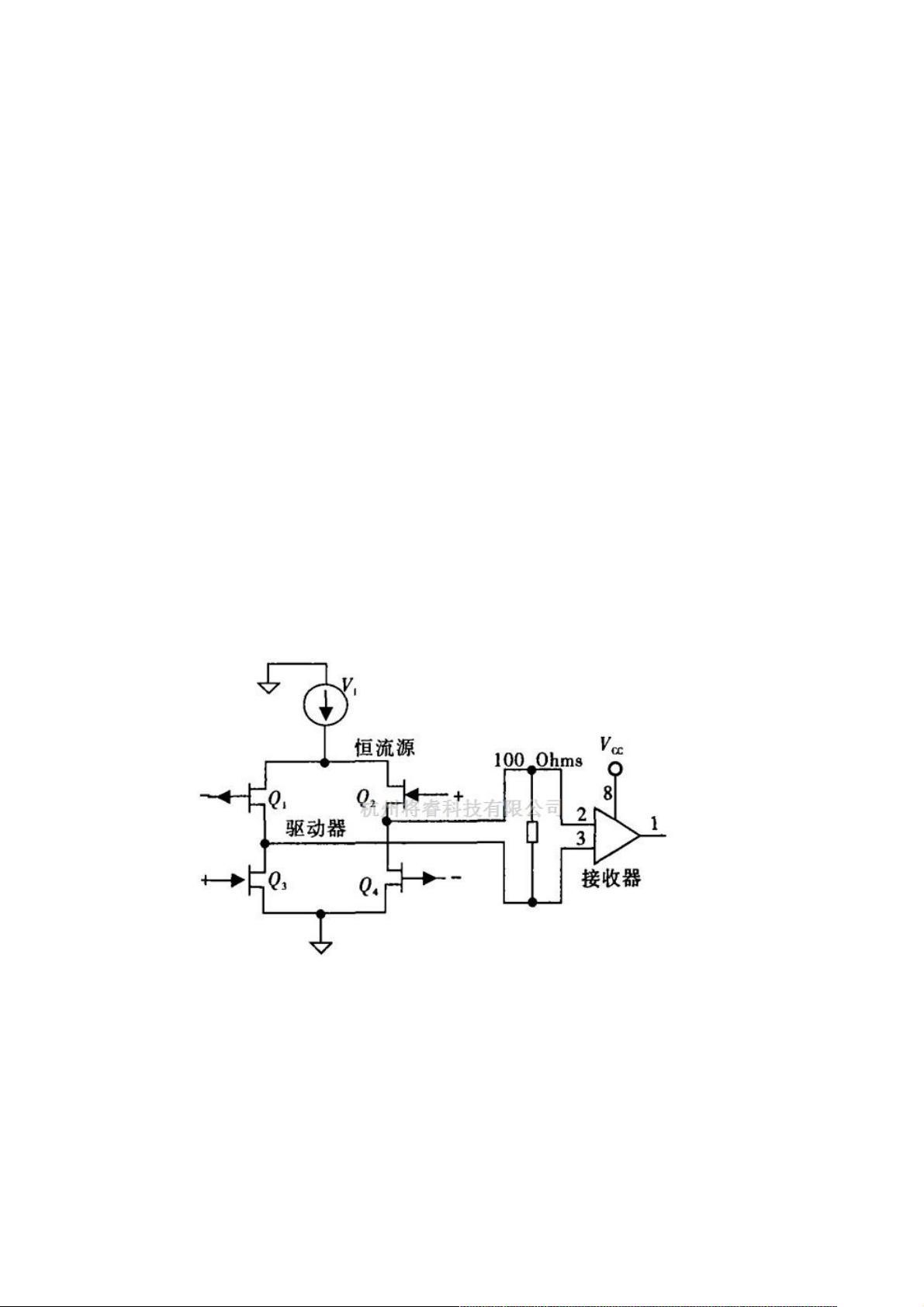

LVDS器件的工作原理如图1所示。
图1 LVDS的工作原理图
LVDS驱动器由一个驱动差分线对的电流源组成，通常为3. 5 mA.LVDS接收器具有很高的输入阻抗，因此驱动器输出的电
流大部分都流过100Ω的匹配电阻，并在接收器的输入端产生大约350 mV的电压。当驱动器翻转时，它改变流经电阻的电流方
向，产生有效的逻辑"1"和逻辑"0"状态。
驱动器只有一个恒流源，这个差分驱动器采用奇模（Odd - mode）的传输方式，即等量的方向相反的电流分别在传输线
路上传送。电流会重新回流到双绞线内，加上电流环路面积较小，因此产生最少电磁干扰。电源将供电加以限制，以免转变时
产生突变电流。由于并无突变电流出现，因此数据传输速度高达1. 5 Gb / s,但又不会大幅增加功耗。此外，恒流驱动器的输出
可以容许传输线路出现短路情况或接地，而且即使这样也不会产生散热上的问题。
差分接收器是一款高阻抗芯片，可以检测小至20 mV的差分信号，然后将这些信号放大，以至达到标准逻辑电位。由于差
分信号具有1. 2 V的典型驱动器补偿电压，而接收器可以接受由接地至2. 4 V的输入电压，因此可以抑制高达±1 V来自传输线
路的共模噪声。
由于逻辑状态之间只有300 mV 的电压差别，因此电压变化极快， 但转换速率不会加快。
