电源小讲堂 BUCK/BOOST原理讲解
5星 · 超过95%的资源 61 浏览量
2020-08-09
22:07:26
上传
评论
收藏 200KB PDF 举报

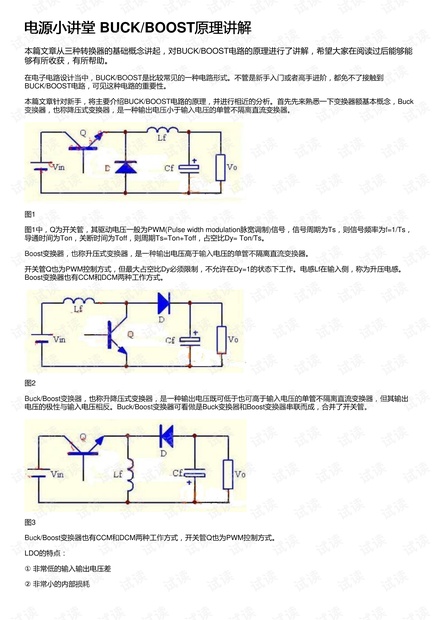

电源小讲堂电源小讲堂 BUCK/BOOST原理讲解原理讲解
本篇文章从三种转换器的基础概念讲起，对BUCK/BOOST电路的原理进行了讲解，希望大家在阅读过后能够能
够有所收获，有所帮助。
在电子电路设计当中，BUCK/BOOST是比较常见的一种电路形式。不管是新手入门或者高手进阶，都免不了接触到
BUCK/BOOST电路，可见这种电路的重要性。
本篇文章针对新手，将主要介绍BUCK/BOOST电路的原理，并进行相近的分析。首先先来熟悉一下变换器额基本概念，Buck
变换器，也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。

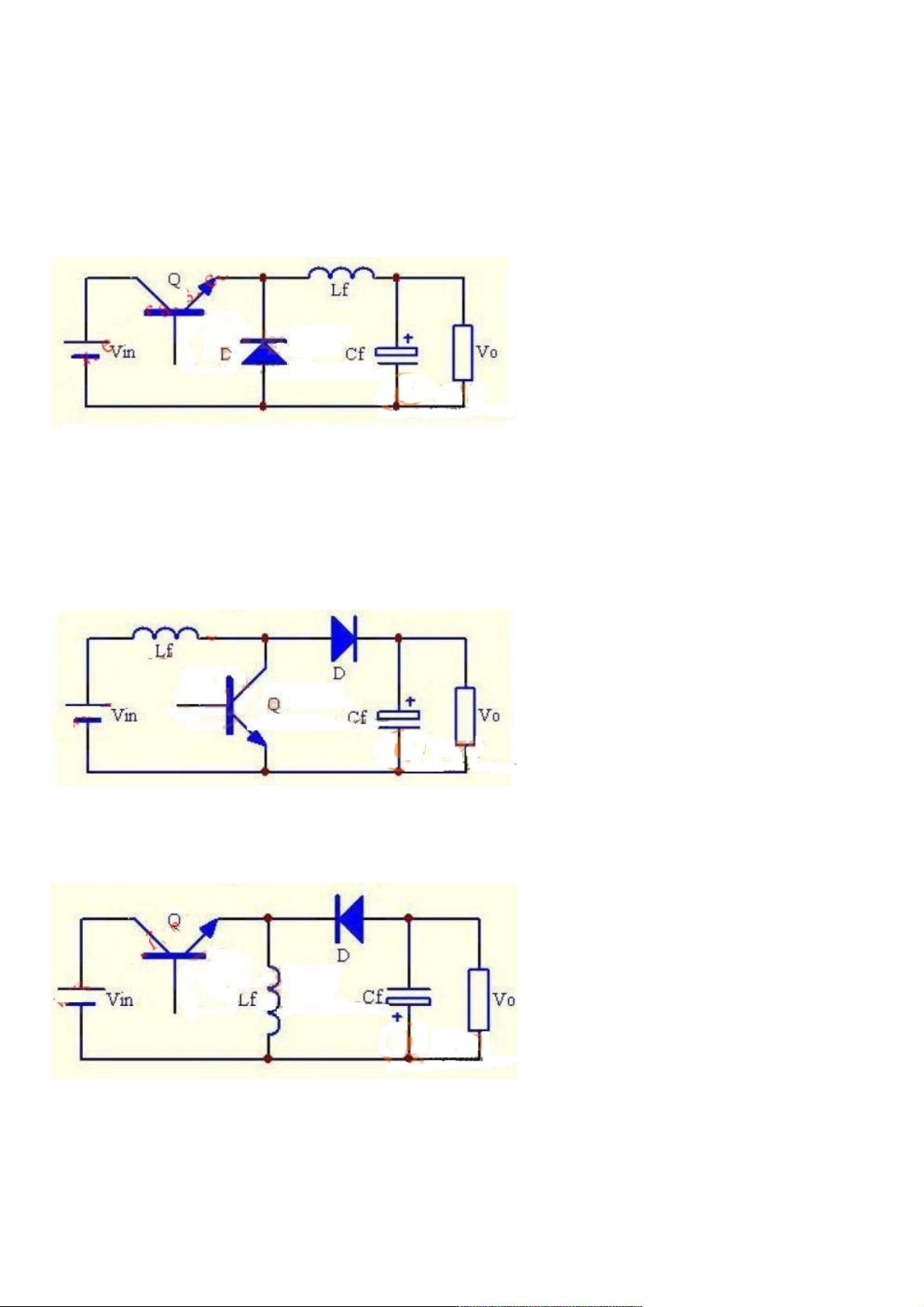

图1
图1中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，
导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器，也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式。
图2
Buck/Boost变换器，也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出
电压的极性与输入电压相反。Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
图3
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：
① 非常低的输入输出电压差
② 非常小的内部损耗
