1、压敏电阻器一双向晶闸管过压保护电路图 该过压保护电路如图所示。在220V市电工常时,通过零序电流互感器T初级线圈L1、L2的电流大小相等、方向相反,这两个电流的向量和为零,互感器T次级绕组L3中无电流流过,双向晶闸管VS得不到触发信号而处于截止状态。当电源电压过高时,压敏电阻器RV击穿放电,破坏了原电路的平衡状态,认中有感应电压输出,由电位器RP1检出的信号便会触发双向晶刊管饱和导通,致使流过保险丝FU的电流剧增而使其很快熔断,从而达到过压保护的目的。 图:压敏电阻器一双向晶闸管过压保护电路 电路中双向晶闸管的额定电流应大于保险丝的熔断电流,其耐压应大于300V。压敏电阻器应选用标称值为360V的氧化锌压敏电阻器。 2、压敏电阻器一双向晶闸管过压保护电路图 压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时,流过它的电流极小,相当于一只关死的阀门,当电压超过UN时,流过它的电流激增,相当于阀门打开。利用这一功能,可以抑制电路中经常出现的异常过电压,保护电路免受过电压的损害。 3、从浪涌抗扰度的角度设计EMC前级电路 以某型号的电源模块为例,该模块是周

...展开详情
试读 3P 电子元件应用篇之压敏电阻(开关电路/保护电路)
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
电子元件应用篇之压敏电阻(开关电路/保护电路) (VIP专享) VIP下载
1/3

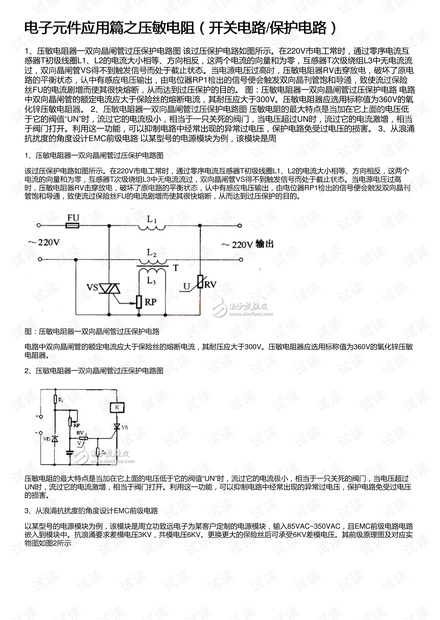

电子元件应用篇之压敏电阻(开关电路/保护电路)第1页
