基础电子中的维库小知识：集成电路的检测方法

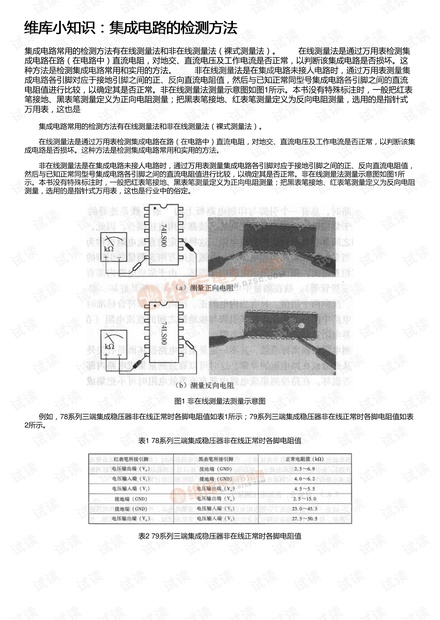

集成电路常用的检测方法有在线测量法和非在线测量法（裸式测量法）。 　　在线测量法是通过万用表检测集成电路在路（在电路中）直流电阻，对地交、直流电压及工作电流是否正常，以判断该集成电路是否损坏。这种方法是检测集成电路最常用和实用的方法。 　　非在线测量法是在集成电路未接人电路时，通过万用表测量集成电路各引脚对应于接地引脚之间的正、反向直流电阻值，然后与已知正常同型号集成电路各引脚之间的直流电阻值进行比较，以确定其是否正常。非在线测量法测量示意图如图1所示。本书没有特殊标注时，一般把红表笔接地、黑表笔测量定义为正向电阻测量；把黑表笔接地、红表笔测量定义为反向电阻测量，选用的是指针式万用表，这也

维库小知识：集成电路的命名

1  国产集成电路的命名方法 　　我国集成电路的型号命名采用与国际接轨的准则，一般由五部分组成，其各部分组成如图1所示，各部分含义如表1所示。 图1 国产集成电路命名的组成 表1 国产集成电路型号命名各组成部分含义 　　例如： 　　2  国外集成电路的命名方法 　　2.1 日本生产的集成电路型号命名方法 　　（1）日本东芝公司生产的集成电路型号由三部分组成，各部分的含义如表2所示。 表2 日本东芝公司生产的集成电路各组成部分的含义 　　2）日本三洋公司生产的集成电路型号由两部分组成，各部分含义如表3所示。 表3 日本三洋公司生产的集成电路各组成部分含义

基础电子中的维库小知识：集成电路的分类

集成电路（Integrated Circuit，IC）是一种微型电子器件或部件。集成电路是采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连在一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一起，成为具有所需电路功能的器件。集成电路具有体积小、耗电低、稳定性高等优点。集成电路不仅品种繁多，而且新品种层出不穷，要熟悉各种集成电路的内电路几乎是不可能的，实际中也没有必要。然而了解常用的集成电路则非常必要。 　　集成电路有多种分类方法，常见的几种分类如下。 　　1.按使用功能分类 　　按使用功能主要分为模拟集成电路和数字集成电路两大类别。 　　（1）模拟集

维库小知识：集成电路的分类

集成电路（Integrated Circuit，IC）是一种微型电子器件或部件。集成电路是采用一定的工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连在一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一起，成为具有所需电路功能的器件。集成电路具有体积小、耗电低、稳定性高等优点。集成电路不仅品种繁多，而且新品种层出不穷，要熟悉各种集成电路的内电路几乎是不可能的，实际中也没有必要。然而了解常用的集成电路则非常必要。 　　集成电路有多种分类方法，常见的几种分类如下。 　　1.按使用功能分类 　　按使用功能主要分为模拟集成电路和数字集成电路两大类别。 　　（1）模拟集

基础电子中的维库小知识：集成电路的命名

1  国产集成电路的命名方法 　　我国集成电路的型号命名采用与国际接轨的准则，一般由五部分组成，其各部分组成如图1所示，各部分含义如表1所示。 图1 国产集成电路命名的组成 表1 国产集成电路型号命名各组成部分含义 　　例如： 　　2  国外集成电路的命名方法 　　2.1 日本生产的集成电路型号命名方法 　　（1）日本东芝公司生产的集成电路型号由三部分组成，各部分的含义如表2所示。 表2 日本东芝公司生产的集成电路各组成部分的含义 　　2）日本三洋公司生产的集成电路型号由两部分组成，各部分含义如表3所示。 表3 日本三洋公司生产的集成电路各组成部分含义

维库小知识：集成电路的封装与识别

1 封装 　　集成电路的封装形式是安装半导体集成电路芯片用的外壳。它不仅起着安装、固定、密封、保护芯片及增强电热性能等方面的作用，同时还通过芯片上的接点用导线连接到封装外壳的引脚上，这些引脚又通过印制电路板上的导线与其他器件相连接，从而实现内部芯片与外部电路的连接。封装技术的好坏又直接影响到芯片自身性能的发挥和与之连接的印制电路板（PCB）的设计和制造。因此封装形式是至关重要的。 　　集成电路的封装形式有多种。按照封装外形分，主要有直插式封装、贴片式封装、BOA封装、CSP封装等类型。按照封装材料分，主要有金属封装、塑料封装和陶瓷封装等。常见集成电路的封装形式如表1所示。 表1 常见集成
