基于现场CAD矿图的矿井通风信息转换提取

VIP专享 2020-04-28 11:33:55 778KB PDF
32
收藏 收藏
举报

为解决由CAD矿图转成TF1M3D通风仿真可调用的数据问题,提出在原CAD矿图中从绘制矿井单线图时,标注系统构筑物和全部矿井通风信息.用线(Line)实体表达巷道,实体中赋予巷道标高和连通关系;用多义线(Polyline)表达风筒;用圆(Circle)表达增阻门(即风门、风窗或调节门等)和通风机,其中增阻门是按余弦定理判定圆心与巷道线距离最小来识别,按圆心捕捉在巷道端点来识别通风机,处在独立端点上的就是主要通风机.根据上述规则,编制了提取矿井单线图DXF文件信息的Matlab程序(TF1M3D_data DXF.m).研究结果表明:通过行扫描DXF文件,筛选寻找标志码AcDb Line、AcDb Text、AcDbCircle,可识别出矿井巷道拓扑信息和所有的通风参数,快速实现矿井立体巷道网和通风系统的快速建模,可与TF1M3D调用需求无缝对接.

...展开详情
试读 5P 基于现场CAD矿图的矿井通风信息转换提取
立即下载 身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
基于现场CAD矿图的矿井通风信息转换提取 (VIP专享) VIP下载
1/5

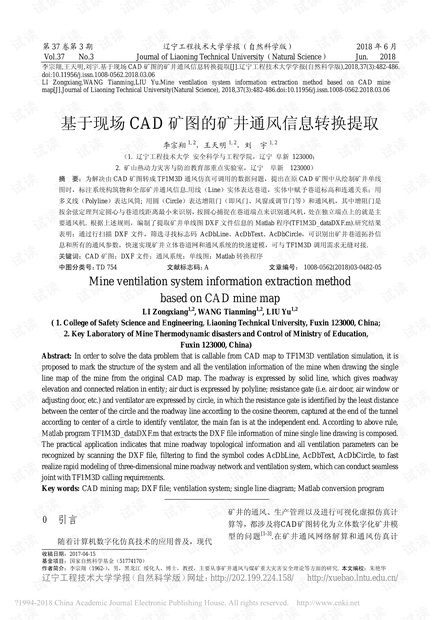

基于现场CAD矿图的矿井通风信息转换提取第1页
