可控硅的基本工作原理及在调光器中的使用

VIP专享 2020-07-12 18:50:20 201KB PDF
83
收藏 收藏
举报

可控硅元件的结构 不管可控硅的外形如何,它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构。见图1。它有三个PN结(J1、J2、J3),从J1结构的P1层引出阳极A,从N2层引出阴级K,从P2层引出控制极G,所以它是一种四层三端的半导体器件。 可控硅主要参数 1、 额定通态平均电流 在一定条件下,阳极---阴极间可以连续通过的50赫兹正弦半波电流的平均值。 2、 正向阻断峰值电压 在控制极开路未加触发信号,阳极正向电压还未超过导能电压时,可以重复加在可控硅两端的正向峰值电压。可控硅承受的正向电压峰值,不能超过手册给出的这个参数值。 3、 反向阴断峰值电压 当可控硅加反向电压,处于反向关断状态时,可以重复加在可控硅两端的反向峰值电压。使用时,不能超过手册给出的这个参数值。 4、 控制极触发电流 在规定的环境温度下,阳极---阴极间加一定电压,使可控硅从关断状态转为导通状态所需要的最小控制极电流和电压。 5、 维持电流 在规定温度下,控制极断路,维持可控硅导通所必需的最小阳极正向电流。 采用可控硅技术对照明系统进行控制具有:电压调节速度快,精度高,可

...展开详情
试读 4P 可控硅的基本工作原理及在调光器中的使用
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
可控硅的基本工作原理及在调光器中的使用 (VIP专享) VIP下载
1/4

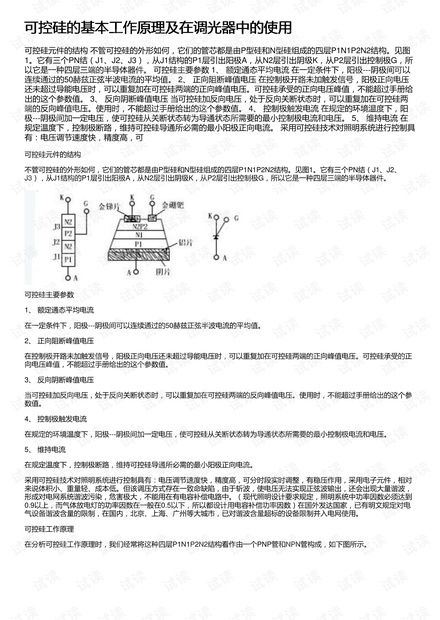

可控硅的基本工作原理及在调光器中的使用第1页
