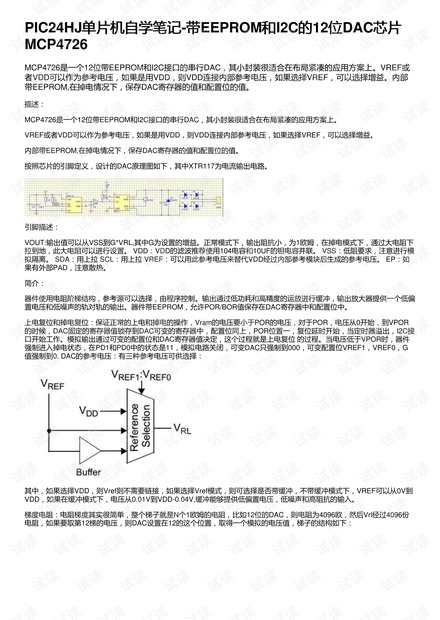

PIC24HJ单片机自学笔记单片机自学笔记-带带EEPROM和和I2C的的12位位DAC芯片芯片
MCP4726
MCP4726是一个12位带EEPROM和I2C接口的串行DAC,其小封装很适合在布局紧凑的应用方案上。VREF或
者VDD可以作为参考电压,如果是用VDD,则VDD连接内部参考电压,如果选择VREF,可以选择增益。内部
带EEPROM,在掉电情况下,保存DAC寄存器的值和配置位的值。
描述:
MCP4726是一个12位带EEPROM和I2C接口的串行DAC,其小封装很适合在布局紧凑的应用方案上。
VREF或者VDD可以作为参考电压,如果是用VDD,则VDD连接内部参考电压,如果选择VREF,可以选择增益。
内部带EEPROM,在掉电情况下,保存DAC寄存器的值和配置位的值。
按照芯片的引脚定义,设计的DAC原理图如下,其中XTR117为电流输出电路。
引脚描述:
VOUT:输出值可以从VSS到G*VRL,其中G为设置的增益。正常模式下,输出阻抗小,为1欧姆,在掉电模式下,通过大电阻下
拉到地,此大电阻可以进行设置。 VDD:VDD的滤波推荐使用104电容和10UF的钽电容并联。 VSS:低阻要求,注意进行模
拟隔离。 SDA:用上拉 SCL:用上拉 VREF:可以用此参考电压来替代VDD经过内部参考模块后生成的参考电压。 EP:如
果有外部PAD,注意散热。
简介:
器件使用电阻阶梯结构,参考源可以选择,由程序控制。输出通过低功耗和高精度的运放进行缓冲,输出放大器提供一个低偏
置电压和低噪声的轨对轨的输出。器件带EEPROM,允许POR/BOR值保存在DAC寄存器中和配置位中。
上电复位和掉电复位:保证正常的上电和掉电的操作,Vram的电压要小于POR的电压,对于POR,电压从0开始,到VPOR
的时候,DAC固定的寄存器值锁存到DAC可变的寄存器中,配置位同上,POR位置一,复位延时开始,当定时器溢出,I2C接
口开始工作。模拟输出通过可变的配置位和DAC寄存器值决定,这个过程就是上电复位 的过程。当电压低于VPOR时,器件
强制进入掉电状态,在PD1和PD0中的状态是11,模拟电路关闭,可变DAC只强制到000,可变配置位VREF1,VREF0,G

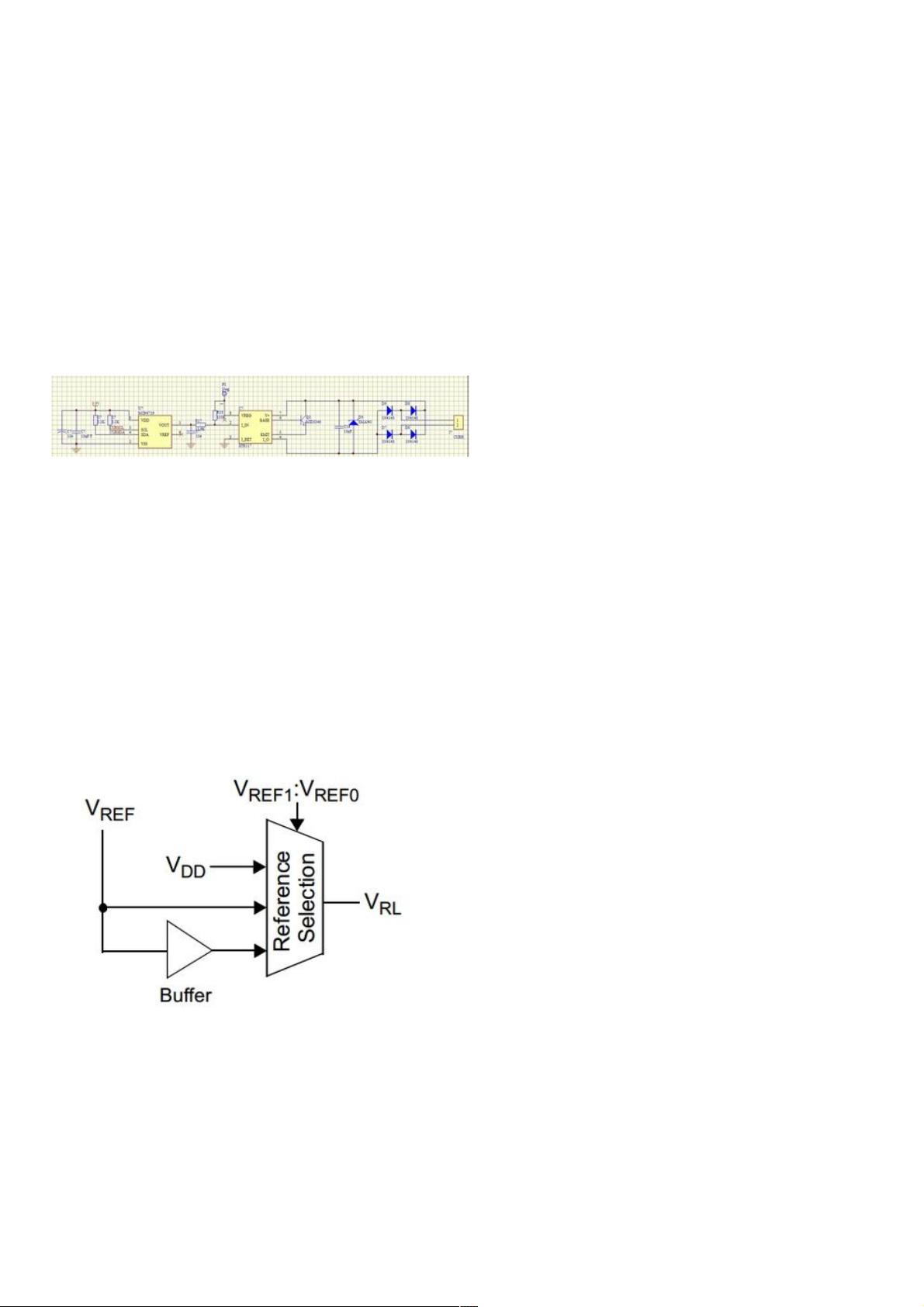

值强制到0. DAC的参考电压:有三种参考电压可供选择:
其中,如果选择VDD,则Vref则不需要链接,如果选择Vref模式,则可选择是否带缓冲,不带缓冲模式下,VREF可以从0V到
VDD,如果在缓冲模式下,电压从0.01V到VDD-0.04V,缓冲能够提供低偏置电压,低噪声和高阻抗的输入。
梯度电阻:电阻梯度其实很简单,整个梯子就是N个1欧姆的电阻,比如12位的DAC,则电阻为4096欧,然后Vrl经过4096份
电阻,如果要取第12梯的电压,则DAC设置在12的这个位置,取得一个模拟的电压值,梯子的结构如下:
