小型电源变压器的结构组成

所需积分/C币:9 2020-07-12 04:46:23 100KB PDF
0
收藏 收藏
举报

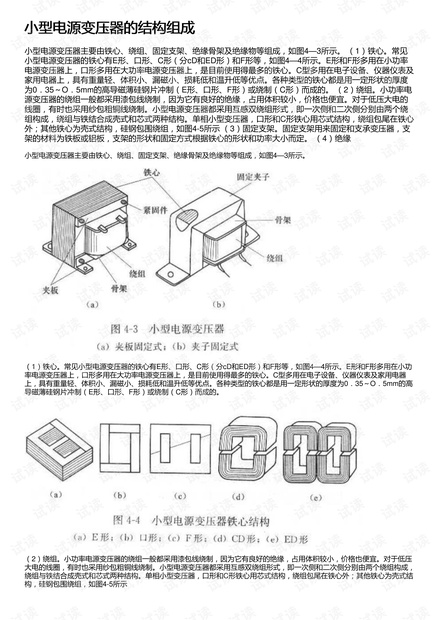

小型电源变压器主要由铁心、绕组、固定支架、绝缘骨架及绝缘物等组成,如图4—3所示。 (1)铁心。常见小型电源变压器的铁心有E形、口形、C形(分cD和ED形)和F形等,如图4—4所示。E形和F形多用在小功率电源变压器上,口形多用在大功率电源变压器上,是目前使用得最多的铁心。C型多用在电子设备、仪器仪表及家用电器上,具有重量轻、体积小、漏磁小、损耗低和温升低等优点。各种类型的铁心都是用一定形状的厚度为0.35~O.5mm的高导磁薄硅钢片冲制(E形、口形、F形)或绕制(C形)而成的。 (2)绕组。小功率电源变压器的绕组一般都采用漆包线绕制,因为它有良好的绝缘,占用体积较小,价格也便宜。对

...展开详情
