利用数字变阻器和运算放大器AD8615构建低成本5V可变增益同相放大器

VIP专享 2021-01-20 04:08:50 248KB PDF
18
收藏 收藏
举报

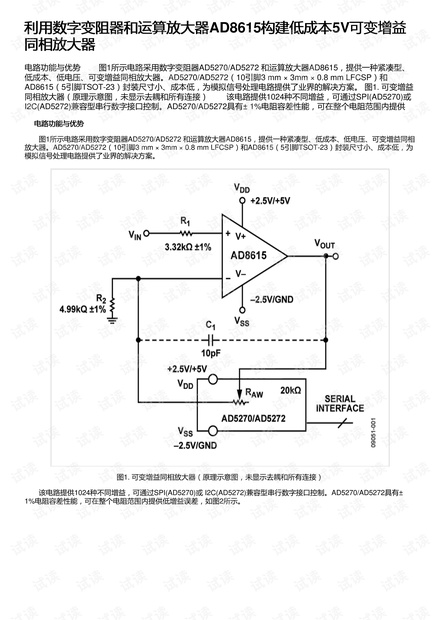

电路功能与优势   图1所示电路采用数字变阻器AD5270/AD5272 和运算放大器AD8615,提供一种紧凑型、低成本、低电压、可变增益同相放大器。AD5270/AD5272(10引脚3 mm × 3mm × 0.8 mm LFCSP)和AD8615(5引脚TSOT-23)封装尺寸小、成本低,为模拟信号处理电路提供了业界的解决方案。 图1. 可变增益同相放大器(原理示意图,未显示去耦和所有连接)   该电路提供1024种不同增益,可通过SPI(AD5270)或 I2C(AD5272)兼容型串行数字接口控制。AD5270/AD5272具有± 1%电阻容差性能,可在整个电阻范围内提供

...展开详情
