一、什么是覆铜所谓覆铜,就是将电路板上闲置的空间作为基准面,然后用固体铜填充,这些铜区又称为灌铜。覆铜的意义在于:减小地线阻抗,提高抗干扰能力;降低压降,提高电源效率;与地线相连,还可以减小环路面积。也出于让PCB焊接时尽可能不变形的目的,大部分PCB 生产厂家也会要求PCB 设计者在PCB 的空旷区域填充铜皮或者网格状的地线,覆铜如果处理的不当,那将得不偿失,究竟覆铜是“利大于弊”还是“弊大于利”? 大家都知道在高频情况下,印刷电路板上的布线的分布电容会起作用,当长度大于噪声频率相应波长的1/20 时,就会产生天线效应,噪声就会通过布线向外发射,如果在PCB中存在不良接地的覆铜话,覆铜就成了传播噪音的工具。 因此,在高频电路中,千万不要认为,把地线的某个地方接了地,这就是“地线”,一定要以小于λ/20 的间距,在布线上打过孔,与多层板的地平面“良好接地”。如果把覆铜处理恰当了,覆铜不仅具有加大电流,还起了屏蔽干扰的双重作用。二、覆铜的两种形式覆铜一般有两种基本的方式,就是大面积的覆铜和网格铜,经常也有人问到,大面积覆铜好还是网格覆铜好,不好一概而论。为什么呢?大面积覆铜,具备了

...展开详情
试读 2P 什么是覆铜?网格覆铜还是实心覆铜?
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
什么是覆铜?网格覆铜还是实心覆铜? 49积分/C币 立即下载
1/2

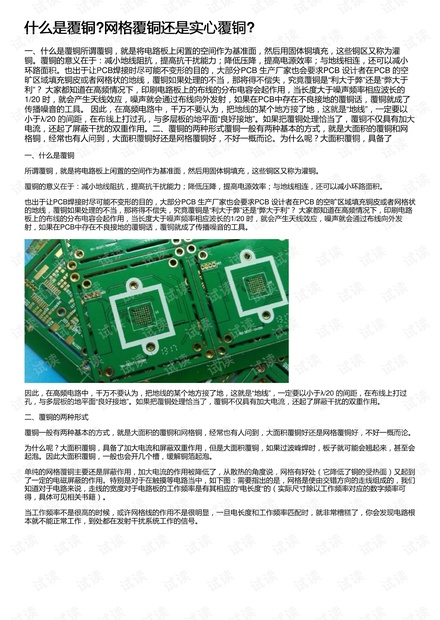

什么是覆铜?网格覆铜还是实心覆铜?第1页
