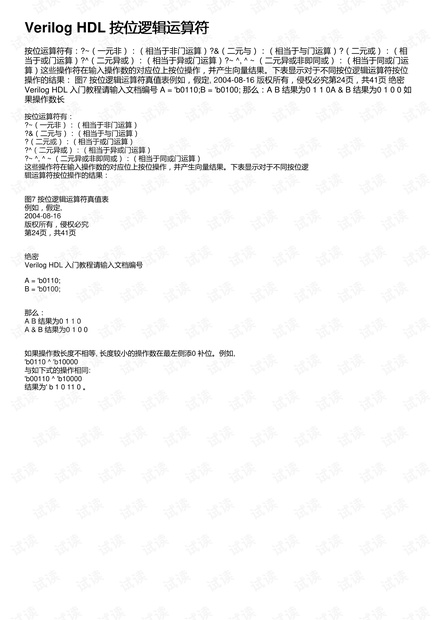

Verilog HDL 按位逻辑运算符按位逻辑运算符
按位运算符有：?~（一元非）：（相当于非门运算）?&（二元与）：（相当于与门运算）?（二元或）：（相
当于或门运算）?^（二元异或）：（相当于异或门运算）?~ ^, ^ ~ （二元异或非即同或）：（相当于同或门运
算）这些操作符在输入操作数的对应位上按位操作，并产生向量结果。下表显示对于不同按位逻辑运算符按位
操作的结果： 图7 按位逻辑运算符真值表例如，假定, 2004-08-16 版权所有，侵权必究第24页，共41页 绝密
Verilog HDL 入门教程请输入文档编号 A = 'b0110;B = 'b0100; 那么：A B 结果为0 1 1 0A & B 结果为0 1 0 0 如
果操作数长
按位运算符有：
?~（一元非）：（相当于非门运算）
?&（二元与）：（相当于与门运算）
?（二元或）：（相当于或门运算）
?^（二元异或）：（相当于异或门运算）
?~ ^, ^ ~ （二元异或非即同或）：（相当于同或门运算）
这些操作符在输入操作数的对应位上按位操作，并产生向量结果。下表显示对于不同按位逻
辑运算符按位操作的结果：
图7 按位逻辑运算符真值表
例如，假定,
2004-08-16
版权所有，侵权必究
第24页，共41页
绝密
Verilog HDL 入门教程请输入文档编号
A = 'b0110;
B = 'b0100;
那么：
A B 结果为0 1 1 0
A & B 结果为0 1 0 0
如果操作数长度不相等, 长度较小的操作数在最左侧添0 补位。例如,
'b0110 ^ 'b10000
与如下式的操作相同:
'b00110 ^ 'b10000
结果为' b 1 0 11 0 。
