电源技术中的浅谈LLC变压器设计经历

VIP专享 2020-10-22 19:12:19 63KB PDF
23
收藏 收藏
举报

适用于LLC变压器,其特征在于,包括:第一MOS开关管、第二MOS开关管、第一电容、电感和至少两个变压器;所述变压器的原边串联、副边并联;所述第一MOS开关管与第二MOS开关管串联后其中点依次通过第一电容和电感与变压器原边串联后的一端相连,变压器原边串联后的另一端接地;所述变压器副边并联后接整流滤波电路。   变压器的饱和问题:   我的变压器设计的工作磁感应强度Bm并不高,为什么我的LLC变压器磁芯温度很高?   由于LLC变压器工作在LC谐振状态,LC谐振回路有个特点就是Q值问题,在这里Q值是大于1的,因而就会有实际加在变压器上的电压要比输入电压高的问题,因而在设计变压器的时候就必须考虑到

...展开详情
试读 2P 电源技术中的浅谈LLC变压器设计经历
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
电源技术中的浅谈LLC变压器设计经历 (VIP专享) VIP下载
1/2

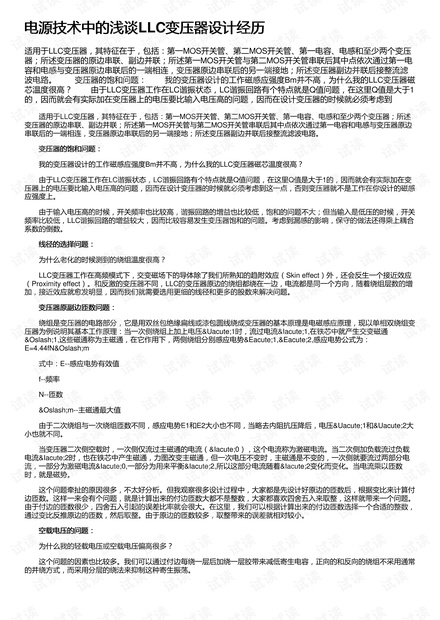

电源技术中的浅谈LLC变压器设计经历第1页
