检查大功率双向晶闸管触发能力的方法

所需积分/C币:16 2020-07-17 03:31:41 29KB PDF
收藏 收藏
举报

由于小功率双向晶闸管的触发电流只有几十毫安,因此可用R×1档检查其触发能力。大功率双向晶闸管则不然,例如BA40-700型40A/700V双向晶闸管的IGT=100mA,利用R×1档已无法使管子触发。为此可采用图5.9.13所示电路,给万用表R×1档外接一节1.5V电池E′,将测试电压升到3V,同时增加测试电流(I′M=3V/R0)。 以500型万用表R×1档为例,将E′接在万用表“+”插孔与红表笔之间,这时总电压E+ E′=3V。该电阻档的欧姆中心值R0=10Ω,改装后的短路电流I′M=(E+ E′)/ R0=3V/10Ω=300 mA,实际可提供100 mA左右的测试电流。图

...展开详情
试读 1P 检查大功率双向晶闸管触发能力的方法
立即下载 低至0.43元/次 身份认证VIP会员低至7折
    抢沙发
    一个资源只可评论一次,评论内容不能少于5个字
    weixin_38621250 欢迎大家使用并留下宝贵意见
    2020-07-17
    • 分享王者

      成功上传51个资源即可获取
    关注 私信 TA的资源
    上传资源赚积分,得勋章
    最新推荐
    检查大功率双向晶闸管触发能力的方法 16积分/C币 立即下载
    1/1

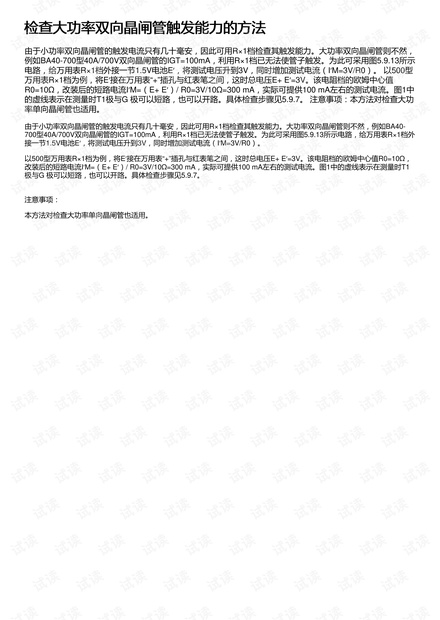

    检查大功率双向晶闸管触发能力的方法第1页
