可产生微弱电流的交流恒定电流源

所需积分/C币:9 2020-07-16 16:02:08 44KB PDF
收藏 收藏
举报

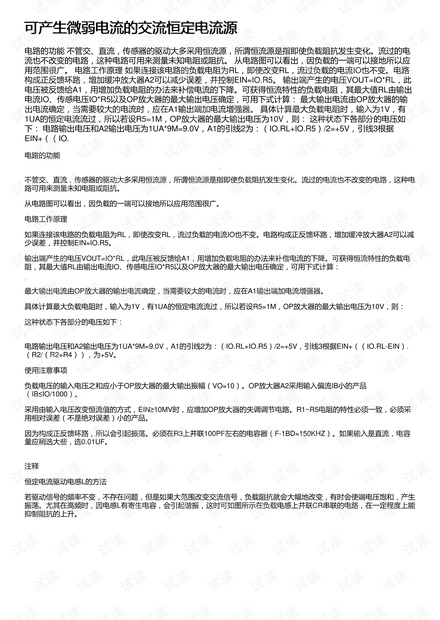

电路的功能 不管交、直流,传感器的驱动大多采用恒流源,所谓恒流源是指即使负载阻抗发生变化。流过的电流也不改变的电路,这种电路可用来测量未知电阻或阻抗。 从电路图可以看出,因负载的一端可以接地所以应用范围很广。 电路工作原理 如果连接该电路的负载电阻为RL,即使改变RL,流过负载的电流IO也不变。电路构成正反馈环路,增加缓冲放大器A2可以减少误差,并控制EIN≈IO.R5。 输出端产生的电压VOUT=IO*RL,此电压被反馈给A1,用增加负载电阻的办法来补偿电流的下降。可获得恒流特性的负载电阻,其最大值RL由输出电流IO、传感电压IO*R5以及OP放大器的最大输出电压确定,可用下式
