单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执
行。单片机也一样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自
动从头开始执行。本文介绍的就是单片机按键复位电路原理和电路图解析。 复位电路 在单片机系统中，系统上
电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。所以可以通过
按键的断开和闭合在运行的系统中控制其复位。 单片机复位电路 当这个电路处于稳态时，电容起到隔离直流的
作用，隔离了+5V，而左侧的复位按键是弹起状态，下边部分电路就没有电压差的产生，所以按键和电容 C11
以下部分的电位都是和GND相等的，也就是0V电压。我们这个单片机是高电平复位，低电平正常工作，所以正
常工作的电压是0V电压，完全OK，没有问题。 单片机按键复位电路原理和电路图解析 独立按键 通常的按键分
为独立式按键和矩阵式按键两种，独立式按键比较简单，并且与独立的输入线相连接，如下图所示 独立式按键
电路图 4条输入线接到单片机的IO口上，当按键K1按下时，+5V通过电阻R1然后再
单片机复位电路就好比电脑的重启部分，当电脑在使用中出现死机，按下重启按钮电脑内部的程序从头开始执行。单片机也一
样，当单片机系统在运行中，受到环境干扰出现程序跑飞的时候，按下复位按钮内部的程序自动从头开始执行。本文介绍的就
是单片机按键复位电路原理和电路图解析。
复位电路
在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。所以
可以通过按键的断开和闭合在运行的系统中控制其复位。
单片机复位电路

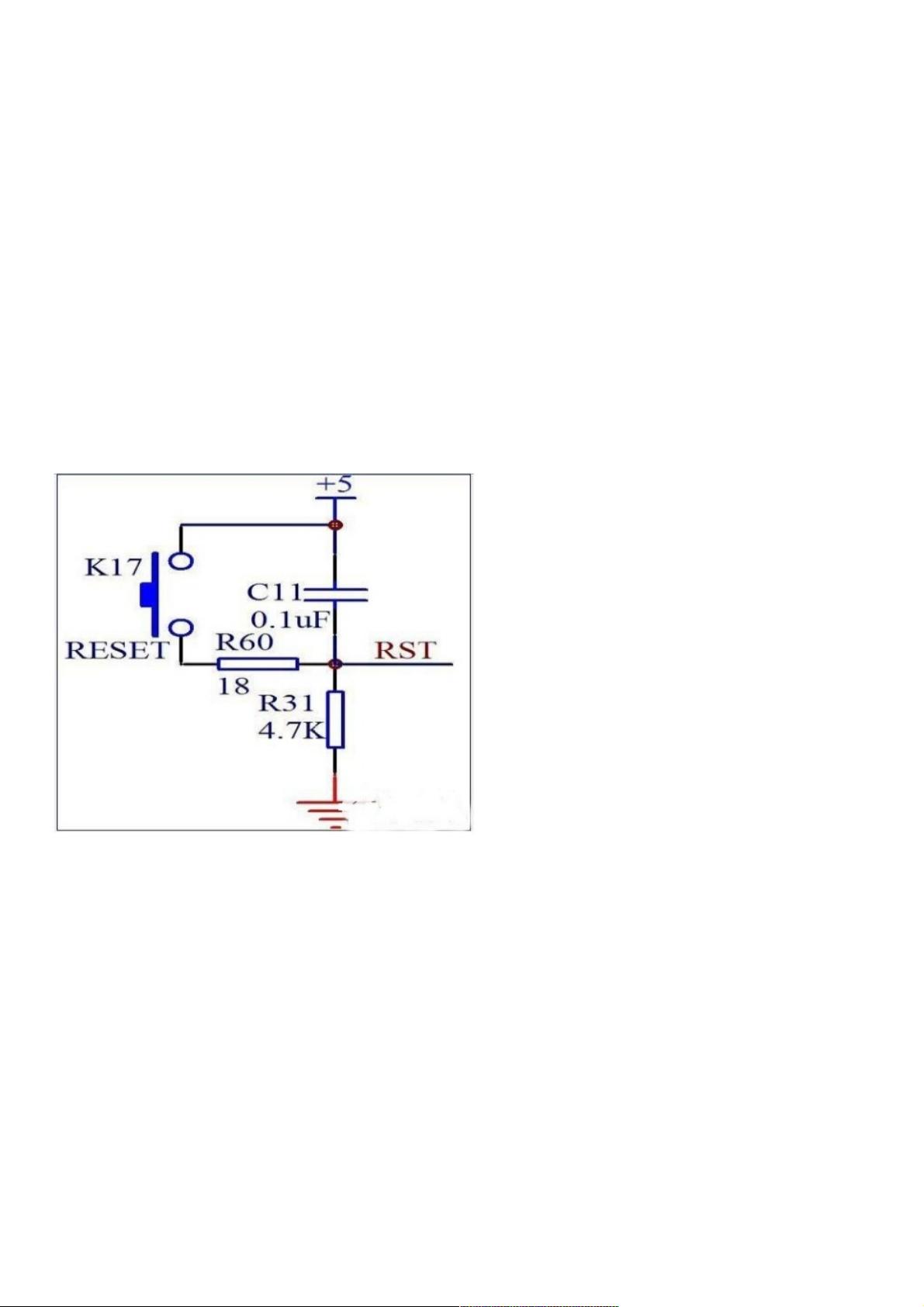

当这个电路处于稳态时，电容起到隔离直流的作用，隔离了+5V，而左侧的复位按键是弹起状态，下边部分电路就没有电压差
的产生，所以按键和电容 C11以下部分的电位都是和GND相等的，也就是0V电压。我们这个单片机是高电平复位，低电平正
常工作，所以正常工作的电压是0V电压，完全OK，没有问题。
单片机按键复位电路原理和电路图解析
独立按键
通常的按键分为独立式按键和矩阵式按键两种，独立式按键比较简单，并且与独立的输入线相连接，如下图所示
