基本共射放大电路当Vbb为零时为什么输出电压等于VCC

所需积分/C币:50 2020-07-14 12:53:55 105KB PDF
73
收藏 收藏
举报

在三极管基本放大电路中,一般需要通过外接的偏置电阻给三极管基极外加一个直流偏置电压,使三极管处于线性放大区域,这样三极管才能不失真的放大输入信号。假设三极管的Vbb为零,由于没有偏置电压,三极管将处于截止状态,此时其集电极电压接近电源电压。 基本的共射极放大电路。 上图为一个三极管构成的共射极放大电路。电阻Rb为基极偏置电阻,Rc为集电极电阻。三极管通过Rb提供的直流偏置电压工作于线性放大区域。对于小信号放大器,一般通过调整Rb的阻值,使三极管的集电极电压等于二分之一电源电压,这样可以获得最大的不失真信号输出。 共射极放大器等效电路。 假设三极管的Vbb为零,此时三极管be结的电压为零,三极管将处于截止状态,其c-e两极之间的电阻极大(对于硅三极管,此值可达上百MΩ),而在线性放大器中,三极管的集电极电阻Rc取值一般都在数十KΩ以下(微功耗放大器中的Rc阻值可能会取数百KΩ的),此时三极管c-e两极之间的电阻与Rc串联对电源电压Vcc进行分压,由于Rc远小于三极管c-e两极之间的电阻,故三极管在截止状态时,其集电极电压接近Vcc。

...展开详情
试读 2P 基本共射放大电路当Vbb为零时为什么输出电压等于VCC
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
基本共射放大电路当Vbb为零时为什么输出电压等于VCC 50积分/C币 立即下载
1/2

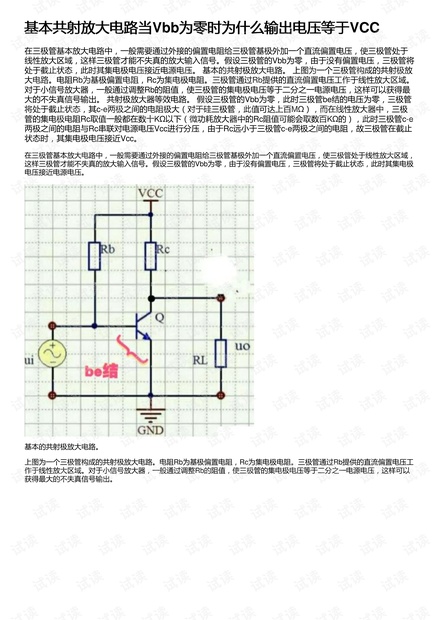

基本共射放大电路当Vbb为零时为什么输出电压等于VCC第1页
