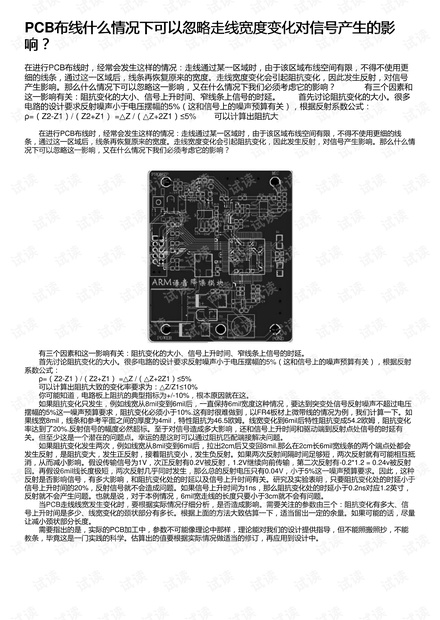

PCB布线什么情况下可以忽略走线宽度变化对信号产生的影响？
4
收藏
-
在进行PCB布线时，经常会发生这样的情况：走线通过某一区域时，由于该区域布线空间有限，不得不使用更细的线条，通过这一区域后，线条再恢复原来的宽度。走线宽度变化会引起阻抗变化，因此发生反射，对信号产生影响。那么什么情况下可以忽略这一影响，又在什么情况下我们必须考虑它的影响？ 有三个因素和这一影响有关：阻抗变化的大小、信号上升时间、窄线条上信号的时延。 首先讨论阻抗变化的大小。很多电路的设计要求反射噪声小于电压摆幅的5%（这和信号上的噪声预算有关），根据反射系数公式： ρ=（Z2-Z1）/（Z2+Z1） =△Z /（△Z+2Z1）≤5% 可以计算出阻抗大
