集成电路中的【E问E答】CMOS和TTL集成门电路多余输入端如何处理?

VIP专享 2020-10-16 03:42:56 62KB PDF
17
收藏 收藏
举报

CMOS和TTL集成门电路在实际使用时经常遇到这样一个问题,即输入端有多余的,如何正确处理这些多余的输入端才能使电路正常而稳定的工作?     一、CMOS门电路     CMOS 门电路一般是由MOS管构成,由于MOS管的栅极和其它各极间有绝缘层相隔,在直流状态下,栅极无电流,所以静态时栅极不取电流,输入电平与外接电阻无关。由于MOS管在电路中是一压控元件,基于这一特点,输入端信号易受外界干扰,所以在使用CMOS门电路时输入端特别注意不能悬空。在使用时应采用以下方法:     1、与门和与非门电路:由于与门电路的逻辑功能是输入信号只要有低电平,输出信号就为低电平,只有全部为高电平时,输

...展开详情
试读 2P 集成电路中的【E问E答】CMOS和TTL集成门电路多余输入端如何处理?
立即下载 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
集成电路中的【E问E答】CMOS和TTL集成门电路多余输入端如何处理? (VIP专享) VIP下载
1/2

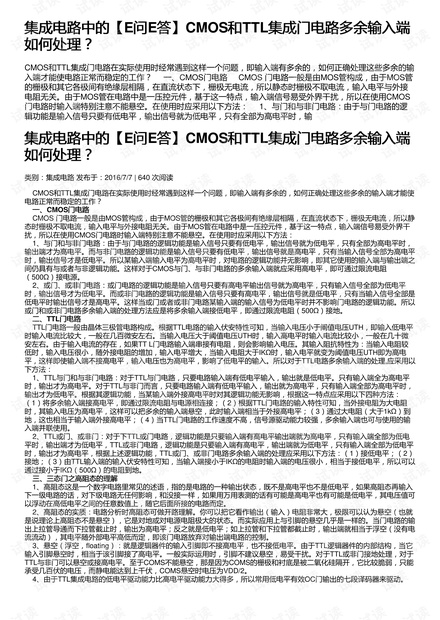

集成电路中的【E问E答】CMOS和TTL集成门电路多余输入端如何处理?第1页
