继电器的原理及分类 一、继电器的定义 继电器是一种当输入量(电、磁、声、光、热)达到一定值时,输出量将发生跳跃式变化的自动控制器件。 二、继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。一旦触点闭合,输入量x继续增大,输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放,常开触点断开(如图1)。我们把继电器的这种特性叫做继电特性,也叫继电器的输入-输出特性。 释放值xf与动作值xx的比值叫做反馈系数,即Kf= xf /xx触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数,即Kc=PC/P0 继电器的分类 继电器的分类方法较多,可以按作用原理、外形尺寸、保护特征、触点负载、产品用途等分类。 一、按作用原理分 1.电磁继电器 在输入电路内电流的作用下,由机械部件的相对运动产生预定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器:输入电路中的控制电

...展开详情
试读 2P 简析继电器的原理及分类
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
简析继电器的原理及分类 9积分/C币 立即下载
1/2

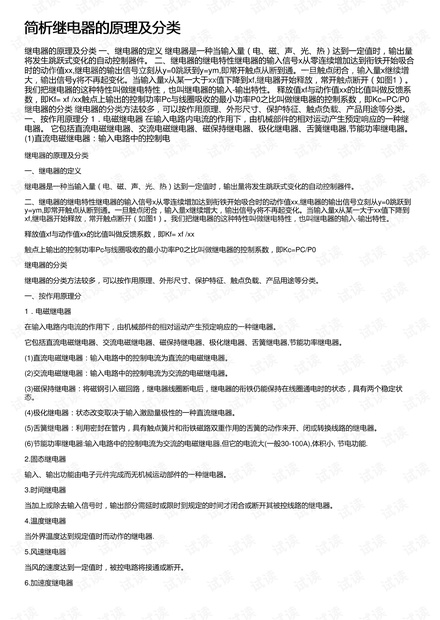

简析继电器的原理及分类第1页
