1.按钮控件通过上位机VisualTFT软件对工程画面中的所有按钮进行配置,无需用户程序参与,即可实现屏幕切换、按钮按下或弹起、按钮互斥和自定义指令输出;画面中任何按钮被按下或弹起,屏幕都会将该按钮的ID和状态值上传给用户,用户单片机接收串口指令并解析,即可判断当前按钮的动作。2.文本控件用户预先通过上位机将文本在画面中的显示坐标、颜色、字体和背景色设置好,这些文本属性会随着图片一起下载到屏幕配置文件中,然后用户单片机只需对相应的文本ID发送字符数据即可完成显示。3.动画控件实现用户任意时刻控制GIF动画的播放、停止、暂停、上下帧和指定帧播放。4.图标控件实现用户在画面同一位置完成不同状态图切换显示,例如:加热、制冷状态图标切换、手机电量变化、设备WIFI信号强弱、环形进度显示等。5.曲线控件用户单片机只需发送AD采样过来的HEX数据,屏幕就会自动进行拟合,前后左右推移显示,无需单片机参与;还可以对AD采样数据进行放大或缩小,然后在屏幕进行显示。6.仪表控件通过上位机预先对仪表盘进行设置,用户只需要发送相应数值即可实现指针转动。假如表盘刻度范围为0-180,用户只需发送数值90,指

...展开详情

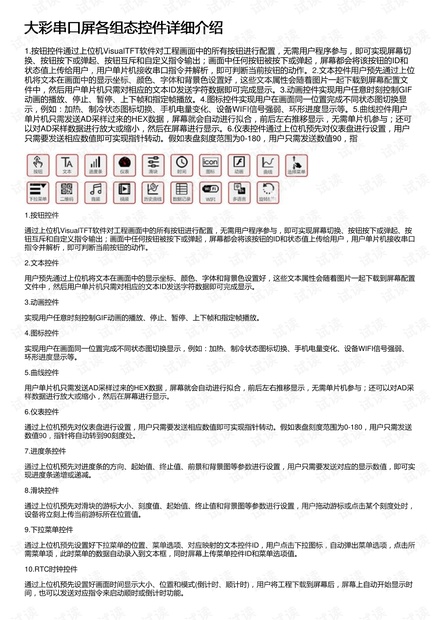

试读 2P 大彩串口屏各组态控件详细介绍
