逆导晶闸管(RCT)特性分析

所需积分/C币:10 2020-07-11 15:15:07 131KB PDF
收藏 收藏
举报

逆导晶闸管RCT(Reverse-ConducTIng ThyrisTIr)亦称反向导通晶闸管。其特点是在晶闸管的阳极与阴极之间反向并联一只二极管,使阳极与阴极的发射结均呈短路状态。由于这种特殊电路结构,使之具有耐高压、耐高温、关断时间短、通态电压低等优良性能。例如,逆导晶闸管的关断时间仅几微秒,工作频率达几十千赫,优于快速晶闸管(FSCR)。该器件适用于开关电源、UPS不间断电源中,一只RCT即可代替晶闸管和续流二极管各一只,不仅使用方便,而且能简化电路设计。 逆导晶闸管的符号、等效电路如图1(a)、(b)所示。其伏安特性见图2。由图显见,逆导晶闸管的伏安特性具有不对称性,正向特性与普通

...展开详情

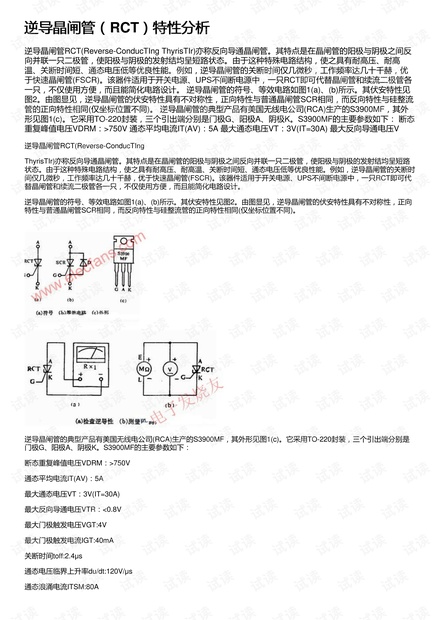

试读 2P 逆导晶闸管(RCT)特性分析
