ams1117降压电路原理图

VIP专享 2020-07-14 07:31:36 51KB PDF
1660
收藏 收藏
举报

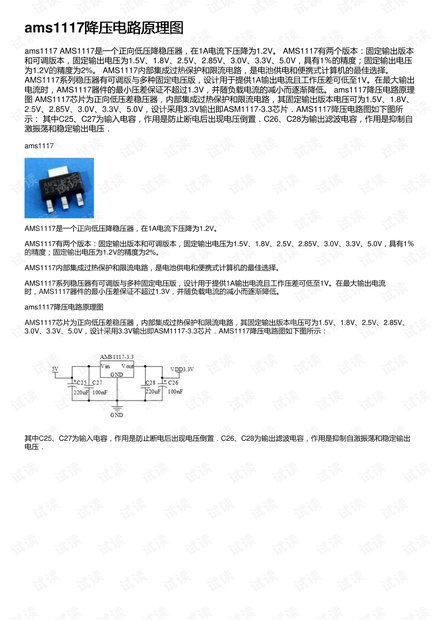

ams1117 AMS1117是一个正向低压降稳压器,在1A电流下压降为1.2V。 AMS1117有两个版本:固定输出版本和可调版本,固定输出电压为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1%的精度;固定输出电压为1.2V的精度为2%。 AMS1117内部集成过热保护和限流电路,是电池供电和便携式计算机的最佳选择。 AMS1117系列稳压器有可调版与多种固定电压版,设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时,AMS1117器件的最小压差保证不超过1.3V,并随负载电流的减小而逐渐降低。 ams1117降压电路原理图 AMS1117芯片为正向低压差稳压器,内部集成过热保护和限流电路,其固定输出版本电压可为1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,设计采用3.3V输出即ASM1117-3.3芯片.AMS1117降压电路图如下图所示: 其中C25、C27为输入电容,作用是防止断电后出现电压倒置.C26、C28为输出滤波电容,作用是抑制自激振荡和稳定输出电压.
