电源技术中的镍镉电池充电器电源技术中的镍镉电池充电器(八八)
本例介绍的镍镉电池充电器，可以选择充电电流，在电池充满电后能从恒流充电状态自动转入恒压充电状态，
以保持电池容量。 电路工作原理 该镍镉电池充电器电路由电源稳压电路、充电电流选择电路和电子开
关电路等组成，如图5-91所示。 电源稳压电路由电源开关SI、电源变压器T、整流桥堆UR、滤波电容器
C、三端稳压集成电路ICl、电位器RPI、电阻器R1、R2、发光二极管VL和电压表PV等组成。 电子开关电路
由电子开关集成电路IC2和电位器RP2记组成。 充电电流选择电路由选择开关S2、限流电阻器R3~R5和电流
表PA组成。 接通电源开关S1，交流220V电压经T降压、UR整流、C滤波，I
本例介绍的镍镉电池充电器，可以选择充电电流，在电池充满电后能从恒流充电状态自动转入恒压充电状态，以保持电池
容量。
电路工作原理

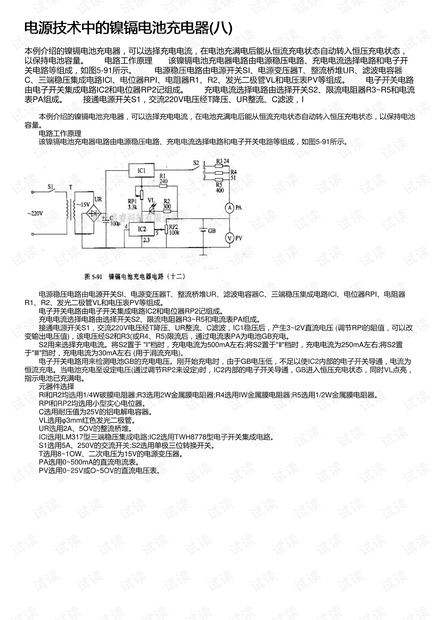

该镍镉电池充电器电路由电源稳压电路、充电电流选择电路和电子开关电路等组成，如图5-91所示。
电源稳压电路由电源开关SI、电源变压器T、整流桥堆UR、滤波电容器C、三端稳压集成电路ICl、电位器RPI、电阻器
R1、R2、发光二极管VL和电压表PV等组成。
电子开关电路由电子开关集成电路IC2和电位器RP2记组成。
充电电流选择电路由选择开关S2、限流电阻器R3~R5和电流表PA组成。
接通电源开关S1，交流220V电压经T降压、UR整流、C滤波，IC1稳压后，产生3~l2V直流电压 (调节RPl的阻值，可以改
变输出电压值)，该电压经S2和R3(或R4、R5)限流后，通过电流表PA为电池GB充电。
S2用来选择充电电流。将S2置于 "Ⅰ"档时，充电电流为500mA左右;将S2置于"Ⅱ"档时，充电电流为250mA左右;将S2置
于"Ⅲ"挡时，充电电流为30mA左右 (用于涓流充电)。
电子开关电路用来检测电池GB的充电电压。刚开始充电时，由于GB电压低，不足以使IC2内部的电子开关导通，电流为
恒流充电。当电池充电至设定电压(通过调节RP2来设定)时，IC2内部的电子开关导通，GB进入恒压充电状态，同时VL点亮，
指示电池已充满电。
元器件选择
Rl和R2均选用1/4W碳膜电阻器;R3选用2W金属膜电阻器;R4选用IW金属膜电阻器;R5选用1/2W金属膜电阻器。
RPl和RP2均选用小型实心电位器。
C选用耐压值为25V的铝电解电容器。
VL选用φ3mm红色发光二极管。
UR选用2A、5OV的整流桥堆。
ICl选用LM317型三端稳压集成电路;IC2选用TWH8778型电子开关集成电路。
S1选用5A、250V的交流开关;S2选用单极三位转换开关。
T选用8~1OW、二次电压为15V的电源变压器。
PA选用0~500mA的直流电流表。
PV选用0~25V或O~5OV的直流电压表。
