贴了两块样板,烧写同样的固件。其中一块工作正常,但是另外一块出现了很奇怪的现象:在线调试正常;每次烧写完后工作正常;重新上电有时候工作正常,有时候工作不正常;工作不正常时,按下复位按键,恢复正常。 工作异常现象:main函数中的系统运行指示灯不闪烁,但是初始化过程中点的一个灯是亮的!说明程序运行一段时间后,不工作了。 由于在线调试模式,板子工作正常,无法通过在线调试的方式判断程序运行的异常状态。 分析可能的原因: 1、初始化过程中,程序陷入死循环。但程序初始化过程中,没有while(1)死循环的代码。 2、板子上电后不断复位,导致无法进入main函数中的while(1)循环。 问题查找: 硬件: 1、确认BOOT0管脚接10kΩ欧电阻下拉到地; 2、RC上电延时复位电路中,R为10kΩ,C由0.1uF改为10uF,现象依旧; 3、MCU3.3V电源纹波很小,排除电源问题。 好像从硬件上查不出什么问题。只能从板子上唯一点亮的灯下手了。 软件: 1、好像跟硬件复位没什么关系,为了确认板子是不是在不停复位,在点亮的那个灯前加了100ms延时,如果是在复位,那灯就应该

...展开详情
试读 1P STM32单片机常见的工作异常现象分析及解决方案
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
STM32单片机常见的工作异常现象分析及解决方案 45积分/C币 立即下载
1/1

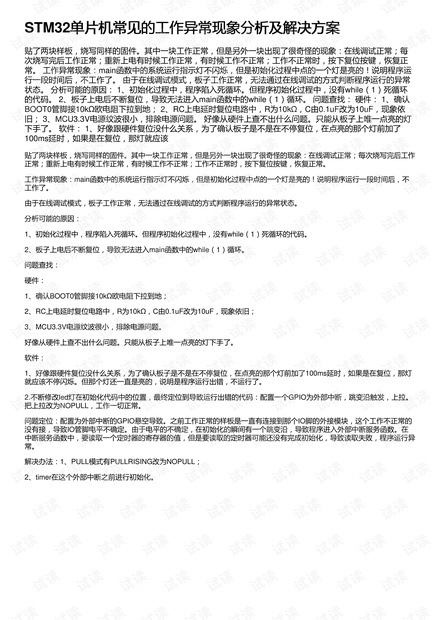

STM32单片机常见的工作异常现象分析及解决方案第1页
