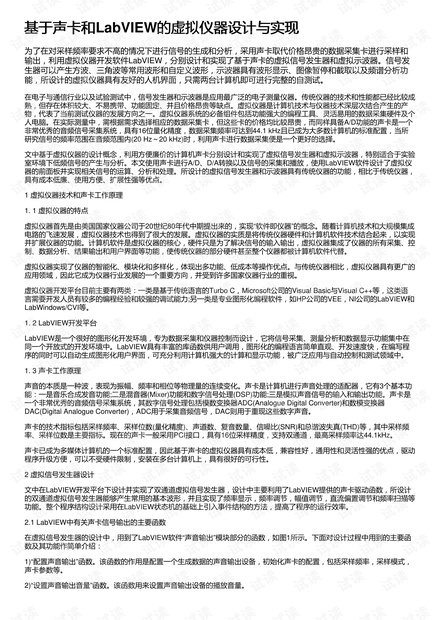

为了在对采样频率要求不高的情况下进行信号的生成和分析,采用声卡取代价格昂贵的数据采集卡进行采样和输出,利用虚拟仪器开发软件LabVIEW,分别设计和实现了基于声卡的虚拟信号发生器和虚拟示波器。信号发生器可以产生方波、三角波等常用波形和自定义波形,示波器具有波形显示、图像暂停和截取以及频谱分析功能,所设计的虚拟仪器具有友好的人机界面,只需两台计算机即可进行完整的自测试。 《基于声卡和LabVIEW的虚拟仪器设计与实现》 在现代电子与通信技术中,虚拟仪器已经成为一种高效且经济的测试解决方案。本篇文章聚焦于如何利用声卡和虚拟仪器开发软件LabVIEW来构建虚拟信号发生器和虚拟示波器,以替代昂贵的数据采集卡,实现在对采样频率要求不高的情况下进行信号生成与分析。 虚拟仪器技术是将传统硬件与计算机软件紧密结合,以提高仪器的灵活性、可扩展性和性价比。通过LabVIEW这一图形化编程环境,用户可以方便地创建自定义的测量和控制系统,无需深入掌握复杂的编程语言。LabVIEW提供了丰富的库函数和直观的编程界面,使得开发过程更为高效,同时能够利用计算机的计算和显示能力。 文章中提到的虚拟信号发生器,是利用LabVIEW编程,配合声卡的数模转换(DAC)功能,能生成多种波形,包括方波、三角波以及用户自定义波形。用户界面友好,可以调节频率、幅值和直流偏置,还具备频率扫描功能,适用于实验室环境中的低频信号生成。 虚拟示波器则是利用声卡的模数转换(ADC)功能,采集信号并显示波形。它不仅具备波形显示,还能暂停图像、截取波形图像,甚至进行频谱分析,极大地丰富了测试和分析的可能性。此外,由于声卡已广泛存在于大多数计算机中,因此基于声卡的虚拟示波器具有低成本和易于实施的优势。 在声卡的工作原理上,它作为计算机的声音处理适配器,包含了音乐合成、混音和信号输入输出等功能。声卡的ADC和DAC是实现信号数字化和模拟化的关键,其性能指标如采样频率和采样位数直接影响到信号的采集质量。对于音频范围内的信号(20 Hz~20 kHz),声卡足以满足大部分低频信号的采集需求。 总结来说,这篇文章探讨了一种创新的方法,通过集成廉价的声卡和强大的LabVIEW软件,构建出具有实用价值的虚拟信号发生器和虚拟示波器。这种方法不仅降低了测试设备的成本,提高了设备的灵活性,而且使得非专业人员也能轻松进行信号的生成和分析,对于教育和研究环境尤其有益。虚拟仪器技术的普及和发展,预示着未来测试测量领域的广阔前景。
