电子元件应用篇之光敏电阻(开关电路/控制电路)

所需积分/C币:15 2020-07-12 18:35:06 412KB PDF
9
收藏 收藏
举报

1、基于光敏电阻的亮度自动调节台灯电路图 介绍的自动调光台灯能根据周围环境亮度强弱自动调整台灯发光量。当环境亮度弱,它发光亮度就增大;环境亮度强,发光亮度就减暗。 台灯电路及工作原理 该灯电路见图1.当开关S拨向位置2时,它是一个普通调光台灯。RP、C和氖泡N组成张弛振荡器,用来产生脉冲触发可控硅VS.一般氖泡辉光导通电压为60-80V,当C充电到辉光电压时,N辉光导通,VS被触发导通。调节RP能改变C充电速率,从而能改变VS导通角,达到调光的目的。R2、R3构成分压器通过VD5也向C充电,改变R2、R3分压也能改变VS导通角,使灯的亮度发生变化。 当S拨向位置1时,光敏电阻RG取代R3,当周围光线较弱时,RG呈现高电阻,VD5右端电位升高,电容C充电速率加快,振荡频率变高,VS导通角增大,电灯两端电压升高、高度增大。当周围光线增强时,RG电阻变小,与上述相反,电灯两端电压变低,高度减小。 元器件选择与制作调试 调试时,将RP调到阻值为零位置,S置于位置2,用万用表测电灯两端交流电应在200V以上,如低于200V可略减小R1或增大R3阻值,使之达到要求。光敏电阻RG应安

...展开详情
试读 5P 电子元件应用篇之光敏电阻(开关电路/控制电路)
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
weixin_38589774 欢迎大家使用并留下宝贵意见
2020-07-12
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

    成功上传501个资源即可获取
关注 私信
上传资源赚积分or赚钱
最新推荐
电子元件应用篇之光敏电阻(开关电路/控制电路) 15积分/C币 立即下载
1/5

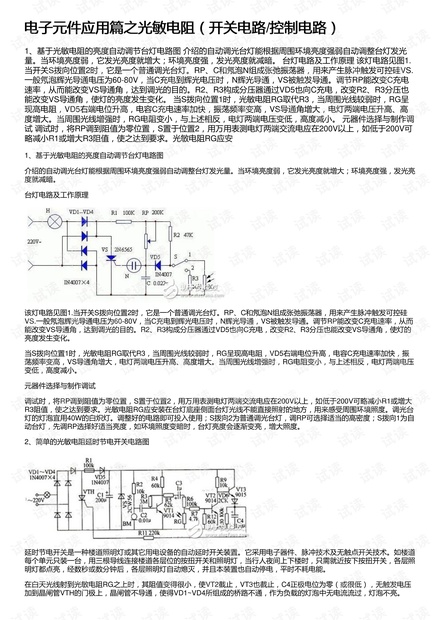

电子元件应用篇之光敏电阻(开关电路/控制电路)第1页
