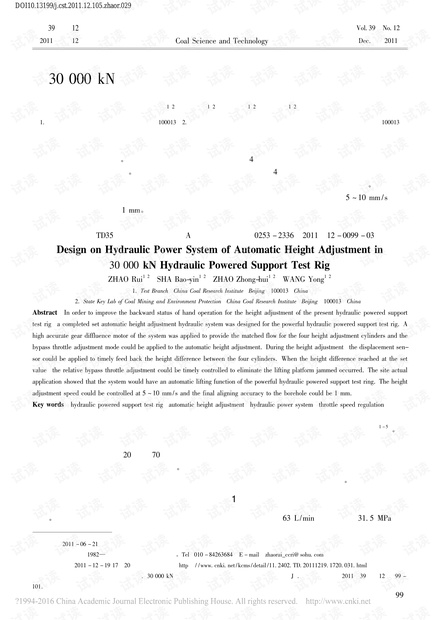

30000kN液压支架试验台自动调高液压系统设计

为改变目前试验台调高完全依赖眼看手动的落后状况,设计一套自动调高液压系统,用于强力液压支架试验台。该系统采用高精度齿轮分流马达为4根调高油缸匹配流量,并配以旁路节流调速方式实现自动调高。调高过程中,通过位移传感器实时反馈4根油缸之间的高度偏差,当高度偏差达到设定值时,及时控制相对应旁路节流调速,杜绝试验台的升降平台出现卡死的情形。通过现场实际应用表明,该系统可实现强力液压支架试验台的自动调高,调高速度控制在5～10 mm/s,最终调高对孔精度达1 mm。
