LCD12864液晶显示电子钟设计

所需积分/C币:31 2020-07-11 13:48:02 487KB PDF
16
收藏 收藏
举报

一、LCD12864液晶的工作原理 液晶显示屏中的业态光电显示材料,利用液晶的电光效应把电信号转换成数字符、图像等可见信号。 如图1-1,液晶正常情况下,其分子排列很有秩序,显得清澈透明,一旦加上直流电场后,分子的排列被打乱,一部分液晶变的不透明,颜色加深因而能显示数字和图像。管脚一共1个CS1左半屏片选端,CS2右半屏片选端;V0液晶显示驱动电压,通过一个电位器接到VCC;RS数据指令选择信号,H为数据,L为指令,也叫D/I;R/W读写选择信号,H为读,L为写,。E为LCD使能端,R/W为L时,E信号下降沿锁存 DB7-DB0;R/W为H时,E为H,DDRAM数据读到DB7-DB0。DB0-DB7数据传输端口。RST复位信号。-VOUT 和V0为液晶显示驱动电压。 12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128&TImes;64 全点阵液晶显示器组成。可完成图形显示,也可以显示8&TImes;4个(16&TImes;16点阵)汉字。 图1-1 12864LCD液晶显示屏 二、方案设计 2.1 实物硬件设计 单片机控制液晶显示屏系统总共可分为六个

...展开详情
试读 11P LCD12864液晶显示电子钟设计
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
LCD12864液晶显示电子钟设计 31积分/C币 立即下载
1/11

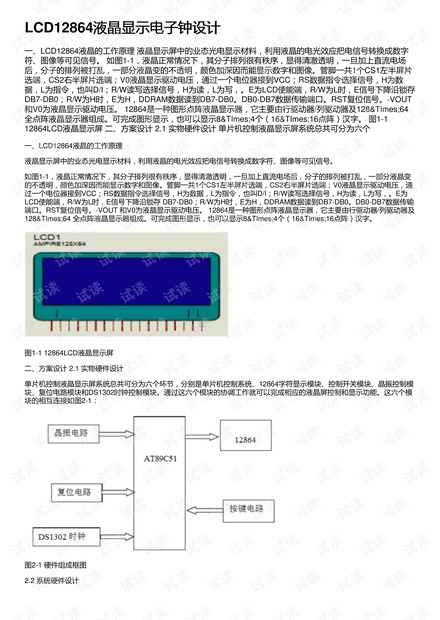

LCD12864液晶显示电子钟设计第1页
