上下拉电阻作的作用是什么?OC,OD门是什么?

VIP专享 2020-07-14 18:45:29 81KB PDF
70
收藏 收藏
举报

由上下拉电阻的作用引出本文的内容,OC和OD门 OC(open collector)是集电极开路,必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载,所以又叫做驱动门电路。 集电极开路输出的结构如图1所示,右边的那个三极管集电极什么都不接,所以叫做集电极开路(左边的三极管起反相作用,使输入为"0"时,输出也为"0")。对于图1,当左端的输入为“0”时,前面的三极管截止,所以5V电源通过1K电阻加到右边的三极管上,右边的三极管导通(即相当于一个开关闭合);当左端的输入为“1”时,前面的三极管导通,而后面的三极管截止(相当于开关断开)。 我们将图1简化成图2的样子。图2中的开关受软件控制,“1”时断开,“0”时闭合。很明显可以看出,当开关闭合时,输出直接接地,所以输出电平为0。而当开关断开时,则输出端悬空了,即高阻态。这时电平状态未知,如果后面一个电阻负载(即使很轻的负载)到地,那么输出端的电平就被这个负载拉到低电平了,所以这个电路是不能输出高电平的。 再看图三。图三中那个1K的电阻即是上拉电阻。如果开关闭合,则有电流从1K电阻及开关上流

...展开详情
试读 2P 上下拉电阻作的作用是什么?OC,OD门是什么?
立即下载
限时抽奖 低至0.43元/次
身份认证后 购VIP低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
上下拉电阻作的作用是什么?OC,OD门是什么? (VIP专享) VIP下载
1/2

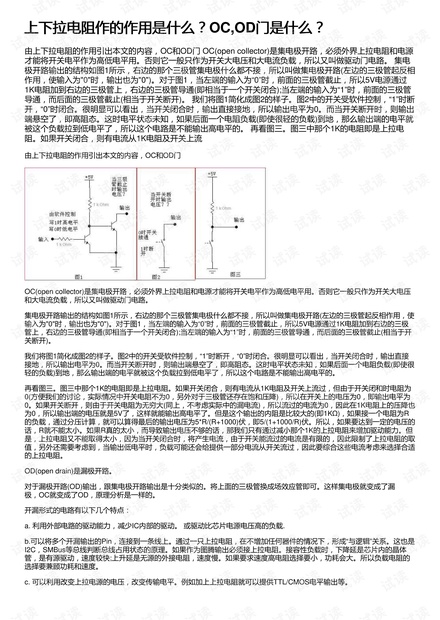

上下拉电阻作的作用是什么?OC,OD门是什么?第1页
