温度对基本共射级放大电路有什么影响?

所需积分/C币:26 2021-01-06 13:10:27 122KB PDF
22
收藏 收藏
举报

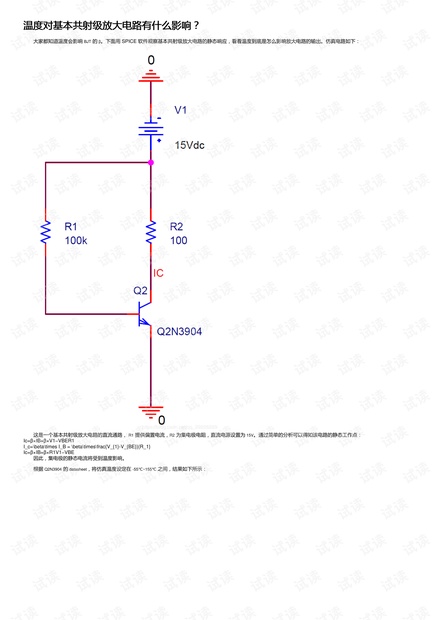

大家都知道温度会影响 BJT 的 β。下面用 SPICE 软件观察基本共射级放大电路的静态响应,看看温度到底是怎么影响放大电路的输出。仿真电路如下:   这是一个基本共射级放大电路的直流通路, R1 提供偏置电流,R2 为集电极电阻,直流电源设置为 15V。通过简单的分析可以得知该电路的静态工作点: Ic=β×IB=β×V1−VBER1 I_c=\beta\times I_B = \beta\times\frac{V_{1}-V_{BE}}{R_1} Ic​=β×IB​=β×R1​V1​−VBE​​   因此,集电极的静态电流将受到温度影响。   根据 Q2N3904 的 datasheet
