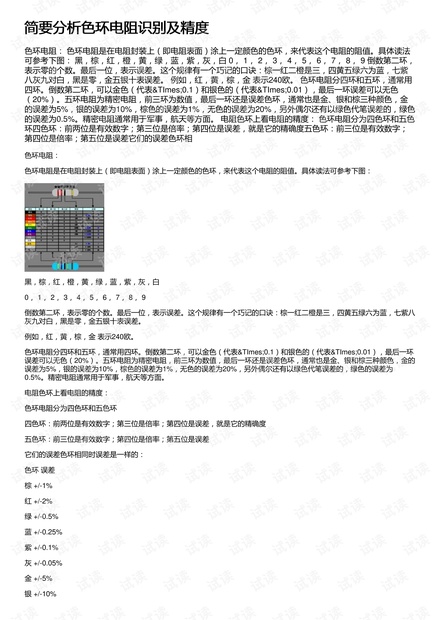

简要分析色环电阻识别及精度

VIP专享 2020-07-11 15:07:16 65KB PDF
35
收藏 收藏
举报

色环电阻: 色环电阻是在电阻封装上(即电阻表面)涂上一定颜色的色环,来代表这个电阻的阻值。具体读法可参考下图: 黑,棕,红,橙,黄,绿,蓝,紫,灰,白 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 倒数第二环,表示零的个数。最后一位,表示误差。这个规律有一个巧记的口诀:棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差。 例如,红,黄,棕,金 表示240欧。 色环电阻分四环和五环,通常用四环。倒数第二环,可以金色(代表&TImes;0.1)和银色的(代表&TImes;0.01),最后一环误差可以无色(20%)。五环电阻为精密电阻,前三环为数值,最后一环还是误差色环,通常也是金、银和棕三种颜色,金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代笔误差的,绿色的误差为0.5%。精密电阻通常用于军事,航天等方面。 电阻色环上看电阻的精度: 色环电阻分为四色环和五色环四色环:前两位是有效数字;第三位是倍率;第四位是误差,就是它的精确度五色环:前三位是有效数字;第四位是倍率;第五位是误差它们的误差色环相

...展开详情
