舌簧开关式发动机转速传感器的识别与检测

所需积分/C币:5 2021-01-19 16:53:59 82KB PDF
3
收藏 收藏
举报

舌簧开关式发动机转速传感器安装在分电器内部,它的结构如图1所示。舌簧开关触点由强磁体制成,在装 于分电器轴上的磁铁的作用下动作,舌簧开关触点不直接与大气接触,其容器内充有惰性气体。该传感器的 工作原理如图2所示。曲轴转两圈、分电器轴转一圈,分电器内的磁铁也转一圈。当磁铁靠近舌簧开关时, 在磁力线的作用下,使触点带磁性。触点的磁性与磁铁近侧极性相反,从而使舌簧开关触点靠本身磁性吸引 ,使开关导通。磁铁随分电器轴转动后,当只有一端靠近舌簧开关时,触点不受磁力线的影响,触点分开。 这样,两个舌簧开关在分电器轴上的磁铁作用下,相互以180°的相位差进行通、断变换,把发动机转速信 号输人ECU。

...展开详情
试读 1P 舌簧开关式发动机转速传感器的识别与检测
立即下载 低至0.43元/次 身份认证VIP会员低至7折
一个资源只可评论一次,评论内容不能少于5个字
您会向同学/朋友/同事推荐我们的CSDN下载吗?
谢谢参与!您的真实评价是我们改进的动力~
  • 至尊王者

关注 私信
上传资源赚钱or赚积分
最新推荐
舌簧开关式发动机转速传感器的识别与检测 5积分/C币 立即下载
1/1

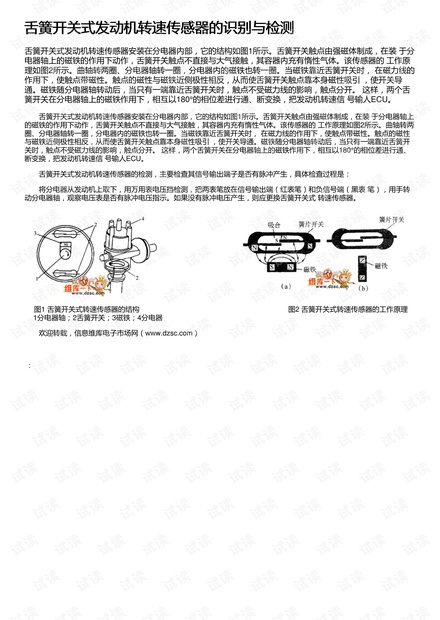

舌簧开关式发动机转速传感器的识别与检测第1页
